Grafik LCD, Touch screen, kalem, karakte LCD, DS1820,
LM35 Sıcaklık Sensörü PAKETE DAHİLDİR.

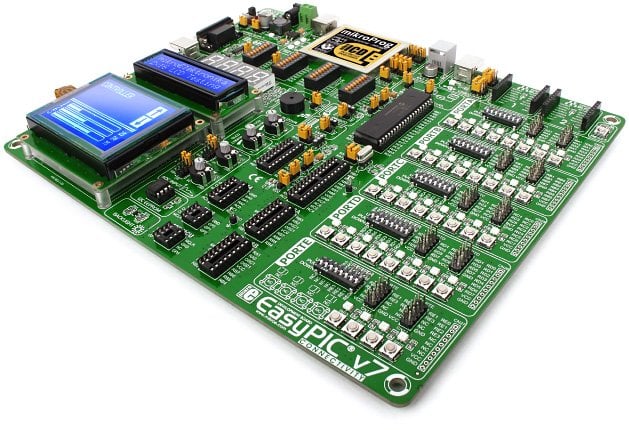

EasyPIC7, PIC Mikrodenetleyici teknolojisinin öğrenilmesinde, başka ilave donanım ve yazılıma ihtiyaç duymadan kullanılabilecek biR Uygulama ve Geliştirme setidir.
Güçlü yazılım desteği ile makine dili komutlarını kullanarak ya da Basic , Pascal ya da CProgramlama dillerini bilenler için Compiler desteği ile PIC programlamayı çok zevkli ve eğlenceli bir hale getirilmiştir.
USB2.0 Arabirim sayesinde ek bir programlama cihazına ihtiyaç duymadan hızlı ve güvenli programlama yapabilirsiniz.
EasyPIC7 nın diğer geliştirme kartlarından farklı olan en büyük özelliği mikroICD(in circuit debugger) yani devre içi hata denetleyici özelliğine sahip olmasıdır.
mikroICD, size etkin bir hata denetleme olanağını ve daha hızlı prototip oluştumanızı sağlar. mikroICD donanım düzeyinde gerçek-zamanlı- hatadenetleme (real-time-debugger) için etkin bir araçtır. Bir mikroBasic/ mikroPascal/mikroC programını bir host pic mikrodenetleyici üzerinde çalıştırmanıza olanak sağlar, ve program çalışırken değişken değerlerini, özel fonksiyon kayıtçılarını (SFR) ve bellek-Eeprom'un durumunu görebilirsiniz. Aynı zamanda yeni mikroProg ile daha hızlı programlama gerçekleştireceksiniz.
EasyPIC7 Geliştirme kartı 8, 14 , 18, 20, 28 ve 40 pin DIPkılıfa sahip
PIC10F, PIC12F, PIC16F ve PIC18F (PIC18F, PIC18LF, PIC18FJ and PIC18FK )
mikrodenetleyicilerinden oluşan 250 adet entegreyi desteklemektedir.
Ürün, PIC18F45K22 ile gelmektedir.
KUTU İÇERİĞİ
Easy PIC7 Board, Ürün CDsi, USB Kablo, Kullanım kitabı, Devre Şemaları (İng)
Grafik LCD, Touch screen, kalem, karakte LCD, DS1820, LM35 Sıcaklık Sensörü
Kullanım
kılavuzu
Örnek Uygulamalar
Devre Şeması
KART ÜZERİNDEKİ DONANIMLAR
USB 2.0 on-board programmer and debugger
Board üzerindeki USB 2.0 destekli programlama arabirimi, ilave bir programlayıcıya ihtiyaç duymadan ve PIC entegresini devre üzerinden sökmeden programlama imkanı sağlamaktadır. Ürünle birlikte gelen mikroProg yazılımı sayesinde flash tipindeki tüm PIC mikrodenetleyicilerini programlayabilirsiniz.
ICD Konnektör ve
USB iletişim portu
LM35,DS1820 soketleri
ve Buzzer devresi
Port Çıkışları, Pull up/down
çıkışlar için ledler
USB Uart ve RS232
Devreleri
I2C Eprom Devresi
7 Segment Display Devresi
GLCD ve Dokunmatik Panel
Karakter LCD
Osiloskop probları için
GND pinleri
3.3Volt ve 5 Volt Güç kaynağı
Ürün ile birlikte gelen CD içeriğinde de; Basıc ve Pascal C Compiler ların demo versiyonları (2K lık .hex limitli) ile Assembler,
Basıc, Pascal ve C Compiler da hazırlanmış örnek programlar ve pdf dokumanlar, ISP programmer yazılımı ve devre şemaları verilmektedir
Kutu içeriği;
Easy PIC7 Board, Ürün CDsi, USB Kablo, Kullanım kitabı, Devre Şemaları (İng)
Grafik LCD, Touch screen, kalem, karakte LCD, DS1820, LM35 Sıcaklık Sensörü
