USB ADC 1012 DATA LOGGER
&
TERMINAL BOARD

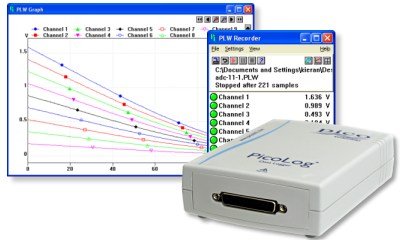

Picolog 1012 data logger cihazı, data acquisition (veri yakalama) ihtiyaçlarınız için size ekonomik çözüm sunar.
Picolog 1012 cihazının 12 adet analog girişi vardır.
Beraberinde gelen yazılım ile kolay kullanım imkanı sağlar.

Picolog 1012 cihazı, %1 doğruluk ve 10bit çözünürlük ile çok küçük sinyal değişimlerini yakalayabilmektedir.

USB arabirimi sayesinde ilave güç kablosu gerektirmeden dizüstü ve masaüstü bilgisayarlarda kulanılabilir.

Broşür

Kullanım Kılavuzu

Pico Scope Yazılım

DATA LOGGER NEDİR?

Bir data logger anlık olarak ölçümleri kaydetmeye yarayan bir elektronik cihazdır. Pico data logger'lar herhangi bir harici güç kaynağına gerek kalmadan USB, seri ve paralel portlardan PC'nize kolaylıkla takılarak kullanılabilmektedirler.

DATA LOGGER İLE NELERİ ÖLÇEBİLİRİM?

Uygun sensörlerin takılması ile, Pico veri yakalama (data acquisition) sistemleri; sıcaklığı, basıncı, bağıl nem, ışık, direnç, akım, hız, titreşimi...v.b ölçebilir.

ÖLÇÜMLERİ ALABİLMEM İÇİN NE TÜR BİR YAZILIMA İHTİYACIM VAR?

CEVAP: PicoLog - Veri Yakalama Yazılımı

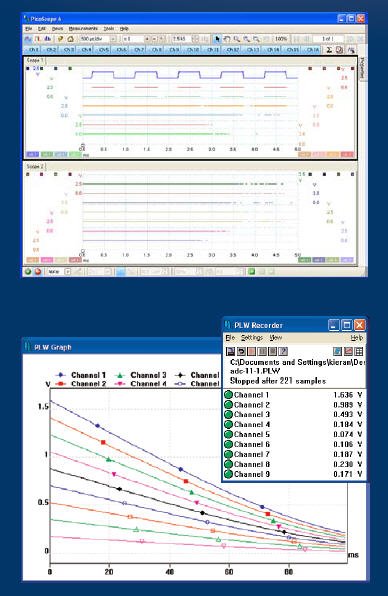

Picolog-Veri yakalam yazılımı, çok kısa bir süre içerisinde veriyi alma, analiz etme ve onu ekranda gösterebilme özelliğine sahip çok gelişmiş bir programdır. Veri alımı sırasında veya alımdan sonra hem tablo hemde grafik ekran üzerinde gösterilmektedir. Veri kolaylıkla diğer uygulamaklara aktarılabilir.

PicoLog yazılımını bilgisayarınıza indirmek için tıklayın!

TEKNİK ÖZELLİKLERİ

GİRİŞLER
Variant	PicoLog 1012
Maximum sampling rate Continuous streaming Real-time continuous Block mode^#1	100 kS/s single-channel 1 kS/s or greater 1 MS/s single-channel
Buffer memory	8000 samples, shared by all channels
Analog inputs	12
Analog bandwidth (-3 dB)	DC to 70 kHz
Input type	Single-ended, unipolar
Input voltage range	0 to +2.5 V
Linearity (at 25 °C)	1 LSB
Resolution	10 bits
Accuracy	1%
Overload protection	±30 V to ground
Input coupling	DC

Input impedance	1 MΩ

ÇIKIŞLAR
Digital output (D0…D3)	2
Digital outputs (PWM) period duty cycle	None
Digital outputs (all) logic low voltage logic high voltage current limit	100 mV (typical) 3.3 V 1 kΩ resistors in series with outputs
Power output for sensors	2.5 V @ 10 mA, current-limited

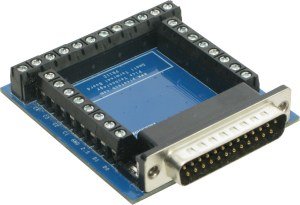

TERMİNAL BOARD

Picolog 1012 cihazına, sensörlerinizi kolayca bağlayabilmek için terminal boardu kullanabilirsiniz.

Picolog 1012 nin girişine bağlanan bu kart ile vidalı klemeslere sensörlerinizi kolayca bağlayıp sökebilirsiniz.

Terminal kartı sadece klemeslerden oluşan basit bir bağlantı kartı değildir. Geniş bilgi için aşağıdaki linki inceleyiniz.

Terminal Kartı Kullanım Kılavuzu
