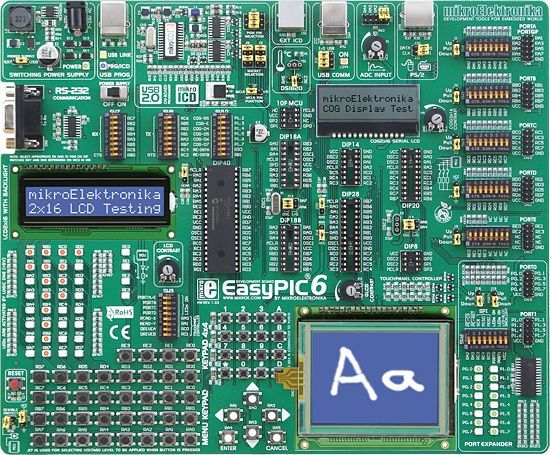

EasyPIC6 Board + 128x64 Grafik LCD + Dokunmatik Ekran + 16x02 Karakter LCD
DS1820 Sıcaklık Sensörü +Ürün CDsi + USB Kablo + Kullanım kitabı (İng)
EasyPIC6, PIC Mikrodenetleyici teknolojisinin öğrenilmesinde, başka ilave donanım ve yazılıma ihtiyaç duymadan kullanılabilecek bir Uygulama ve Geliştirme setidir.
EasyPIC6 Geliştirme kartı8, 14 , 18, 20, 28 ve 40 pin DIPkılıfa sahip PIC10F, PIC12F, PIC16F ve PIC18Fmikrodenetleyicilerin tümünü desteklemektedir.
Güçlü yazılım desteği ile makine dili komutlarını kullanarak ya da Basic , Pascal ya da C Programlama dillerini bilenler için Compiler desteği ile PIC programlamayı çok zevkli ve eğlenceli bir hale getirilmiştir.
USB2.0 Arabirim sayesinde ek bir programlama cihazına ihtiyaç duymadan hızlı ve güvenli programlama yapabilirsiniz.
EasyPIC6 nın diğer geliştirme kartlarından farklı olan en büyük özelliği mikroICD(in circuit debugger) yani devre içi hata denetleyici özelliğine sahip olmasıdır.
mikroICD, size etkin bir hata denetleme olanağını ve daha hızlı prototip oluştumanızı sağlar. mikroICD donanım düzeyinde gerçek-zamanlı- hatadenetleme (real-time-debugger) için etkin bir araçtır. Bir mikroBasic/ mikroPascal/mikroC programını bir host pic mikrodenetleyici üzerinde çalıştırmanıza olanak sağlar, ve program çalışırken değişken değerlerini, özel fonksiyon kayıtçılarını (SFR), ve bellek-Eeprom'un durumunu görebilirsiniz. Aynı zamanda yeni PICFlash USB 2.0 ile daha hızlı programlama gerçekleştireceksiniz.
Board üzerindeki USB 2.0 destekli programlama arabirimi, ilave bir programlayıcıya ihtiyaç duymadan ve PIC entegresini devre üzerinden sökmeden programlama imkanı sağlamaktadır. Ürünle birlikte gelen PICFlash2 yazılımı sayesinde flash tipindeki tüm PIC mikrodenetleyicilerini programlayabilirsiniz.
EASY PIC5 DEN FARKI
On-board COG DISPLAY (Chip-on-Glass)
On-Board Keypad ve Menü Tuşları
On-Board Port Expander
USB 2.0 programlayıcı, 8,14,18,28 ve 40 pin li PIC leri programlamak için soketler, çıkışları gösteren LED ler, Girişleri gösteren Butonlar, Analog giriş(0-5 Volt) için iki adet trimpot, 4 adet 7 Segment Display, RS232 haberleşme portu, USB2.0 iletişim uygulamaları için USB Port, PS/2 girişi, Karakter LCD pinleri , Grafik LCD pinleri, Sıcaklık sensörü girişi, Portları harici olarak kullanmak için çıkışlar.
Çıkışlar için Ledler
Girişler için butonlar
DIP 8,14,18,28 ve 40 pin soketler
RS 232 haberleşme portu
DS1820 Sıcaklık Sensörü girişi
Analog giriş için trimpot
COG File Gösterge
PS2 konnektör
Touch Screen konnektörü
GLCD desteği
RESET devresi
Pull-up / Pull-down port tanımlama
USB 2.0 Haberleşme Portu
Değiştirilebilir Kristal
LCD/GLCD parlaklık trimpotu
Dip Anahtarlar
DOKUNMATİK EKRAN DESTEKLİ 128X64 GRAFİK LCD
Grafik LCD (GLCD) gelişmiş görsel uygulamalar gerçekleştirmenizi sağlar. 128x64 çözünürlüğe sahiptir.
Touch screen (Dokunmatik ekran) desteği ile bir çok otomasyon ve endüstiyel uygulamalar gibi mouse veya klavye gerektirmeden kontrol gerçekleştirmeyi amaçlayan uygulama çok büyük kolaylıklar sağlamaktadırlar.
Bilgisayarlarda, terminallerde, ağ yönetiminde ve daha birçok uygulamada hızlı vede etkin sonuçlar veren "Touch Screen Supported" seçeneğini sizlerde çok seveceksiniz.
Ürün ile birlikte gelen CD içeriğinde de; Basıc ve Pascal C Compiler ların demo versiyonları (2K lık .hex limitli) ile Assembler,
Basıc, Pascal ve C Compiler da hazırlanmış örnek programlar ve pdf dokumanlar, ISP programmer yazılımı ve devre şemaları verilmektedir
Kutu içeriği:
Easy PIC6 Board, Ürün CD si, USB Kablo, Devre şeması ve kullanım kitabı Grafik LCD, Touch screen, karakte LCD ve DS1820 Sıcaklık Sensörü
İLAVE KARTLAR
