Nexys2 kartı, Xilinx Spartan 3E FPGA’ yi kullanarak inşa edilmiş güçlü bir dijital tasarım kartıdır. 16Mbytes RAM ve ROM, I/O devreleri, data ve harici genişleme portları ile katagorisinin en iyi kartları arasındadır. Xilinx’in 32 bit RISC MicroBlaze gömülü işlemcisini içermektedir. Kart üzerindeki yüksek hızlı USB2 portu ile hem programlama arayüzü hem de kart için gerekli olan enerji sağlanmaktadır.
Xilinx Spartan-3E FPGA, 1200K gates
USB2 port providing board power, device configuration, and high-speed data transfers
Works with ISE/Webpack and EDK
16MB fast Micron PSDRAM
16MB Intel StrataFlash Flash R
Xilinx Platform Flash ROM
High-efficiency switching power supplies (good for battery-powered applications
50MHz oscillator, plus a socket for a second oscillator
75 FPGA I/O’s routed to expansion connectors (one high-speed Hirose FX2 connector with 43 signals and four 2x6 Pmod connectors)

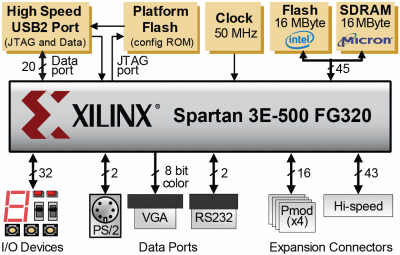

KART ÜZERİNDEKİ KONNEKTÖRLER ve DONANIMLAR
1200K kapılı Xilinx Spartan 3E FPGA USB2 arayüzü ile yüksek hızlı bilgi transferi/programlama (Ücretsiz Adept Suite Yazılımı ile) USB porttan enerjisini alır. 16MB Micron PSDRAM ve 16MB Intel StrataFlash ROM 50MHz osilatör ve ilave olarak ikinci osilatör soketi Nonvolatile FPGA konfigürasyonu için Xilinx Platform Flash Bir adet yüksek hızda Hirose FX2 konnektörü ve 4 adet 6-pin PMOD konnektöründen oluşan 60 adet I/O genişleme yuvası 8 LED, 4-dijit 7-seg displey, 4 buton, 8 anahtar
