Arduino Portenta H7 ABX00042
Portenta H7
Yüksek performans için tasarlanmış yeni bir kart, Portenta H7 ile tanışın. Özelleştirilebilir donanımında düşük gecikmeli işlemler gerçekleştirirken yüksek seviyeli diller ve yapay zeka ile programlayın.
Portenta H7, gerçek zamanlı görevlerle birlikte aynı anda yüksek seviyeli kod çalıştırır H7'nin ana işlemcisi, 480 MHz'de çalışan bir Cortex M7 ve 240 MHz'de çalışan bir Cortex M4 içeren çift çekirdekli STM32H747'dir. İki çekirdek, diğer işlemcideki işlevleri sorunsuz bir şekilde çağırmaya izin veren bir RPC mekanizması aracılığıyla iletişim kurar.
Üzerindeki kablosuz modülü, WiFi ve Bluetooth bağlantısını aynı anda yönetmeye izin verir. WiFi arayüzü bir Erişim Noktası olarak, bir İstasyon olarak veya çift modlu eşzamanlı AP / STA olarak çalıştırılabilir ve 65 Mbps'ye kadar aktarım hızıyla başa çıkabilir. Bluetooth arayüzü Bluetooth Classic ve BLE'yi destekler.

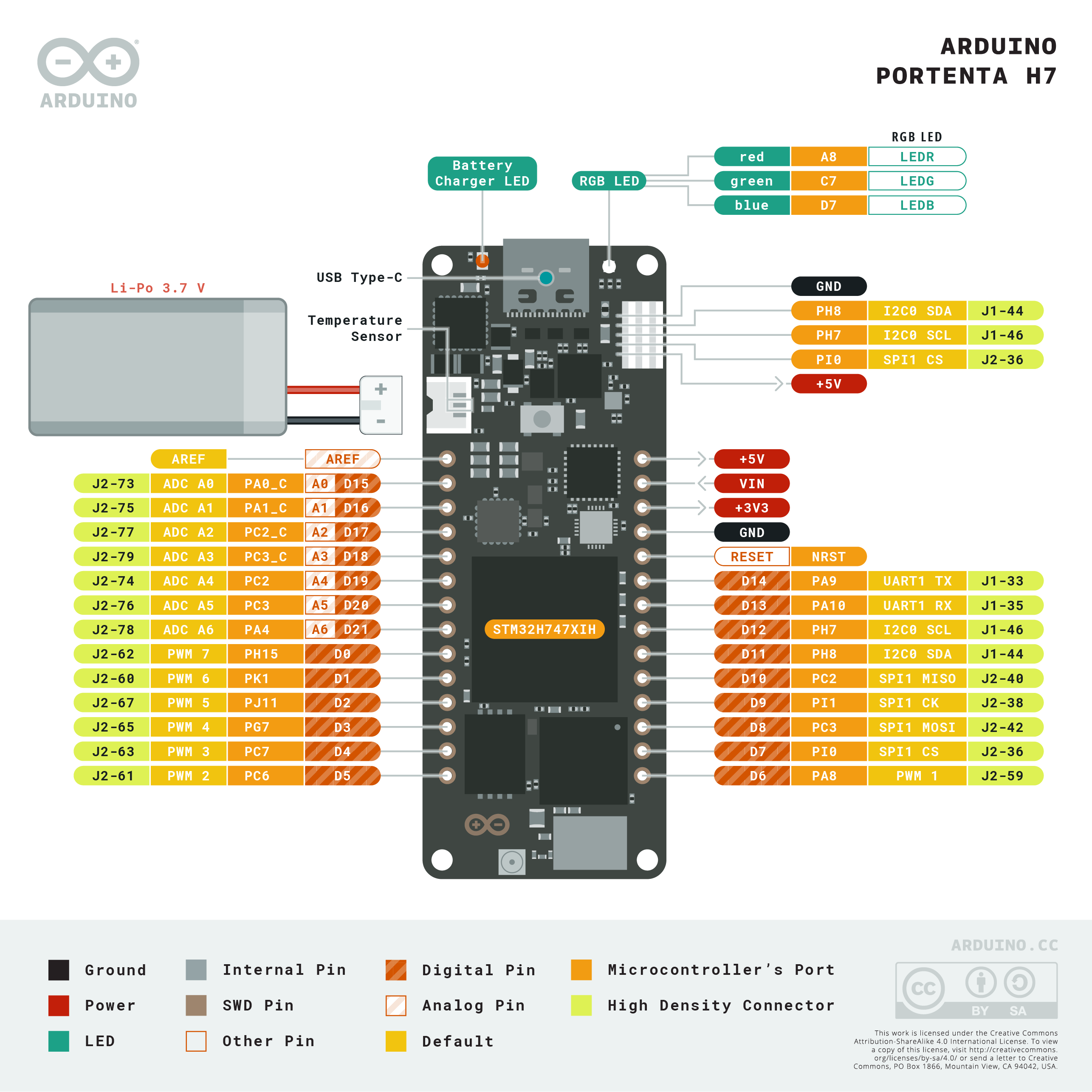

Portenta ailesi 80 pinli yüksek yoğunluklu konektör ile geliştirilmiştir. Kartın pin diyagramına bakarak daha ayrıntılı bilgi edinebilirsiniz.
| Microcontroller | STM32H747XI dual Cortex®-M7+M4 32bit low power ARM MCU (datasheet) |
| Radio module | Murata 1DX dual WiFi 802.11b/g/n 65 Mbps and Bluetooth 5.1 BR/EDR/LE (datasheet) |
| Secure Element (default) | NXP SE0502 (datasheet) |
| Board Power Supply (USB/VIN) | 5V |
| Supported Battery | Li-Po Single Cell, 3.7V, 700mAh Minimum (integrated charger) |
| Circuit Operating Voltage | 3.3V |
| Current Consumption | 2.95 μA in Standby mode (Backup SRAM OFF, RTC/LSE ON) |
| Display Connector | MIPI DSI host & MIPI D-PHY to interface with low-pin count large display |
| GPU | Chrom-ART graphical hardware Accelerator™ |
| Timers | 22x timers and watchdogs |
| UART | 4x ports (2 with flow control) |
| Ethernet PHY | 10 / 100 Mbps (through expansion port only) |
| SD Card | Interface for SD Card connector (through expansion port only) |
| Operational Temperature | -40 °C to +85 °C |
| MKR Headers | Use any of the existing industrial MKR shields on it |
| High-density Connectors | Two 80 pin connectors will expose all of the board's peripherals to other devices |
| Camera Interface | 8-bit, up to 80 MHz |
| ADC | 3× ADCs with 16-bit max. resolution (up to 36 channels, up to 3.6 MSPS) |
| DAC | 2× 12-bit DAC (1 MHz) |
| USB-C | Host / Device, DisplayPort out, High / Full Speed, Power delivery |
Portenta H7'nin özellikleri, uygulama örnekleri, şemaları, konektörleri ve diğer teknik yönleriyle ilgili daha fazla bilgiyi kartın veri sayfasından okuyun.
