Arduino Uno R3 Klon (Usb Chip CH340) + Kablo
Stok Kodu
153.01.01
197,22 TL

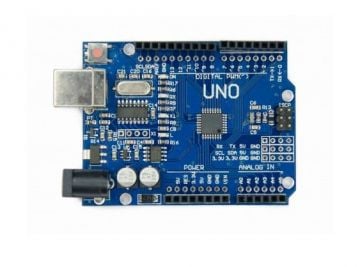

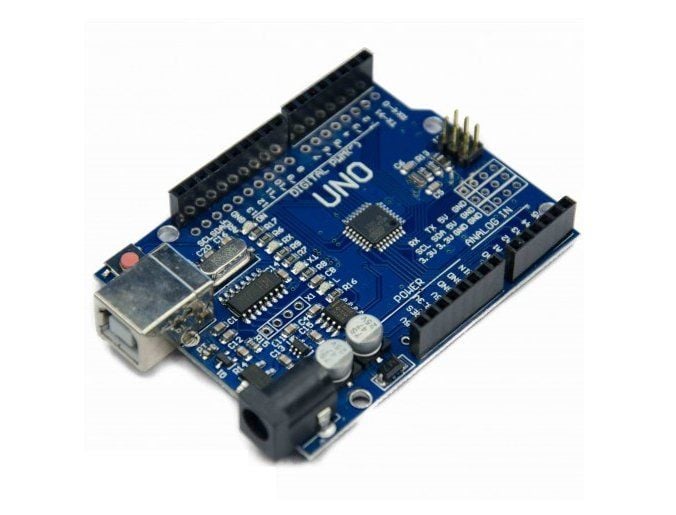

ARDUINO UNO R3 KLON USB CHIP CH340
Arduino UNO R3; üzerinde CH340 USB-Serial dönüştürücüsü bulunduran Arduino'nun son versiyonun klonudur. Orjinal Arduino'dan bir kaç küçük farkı olmasına rağmen ürün kullanımı ve yazılımı bakımından hiç bir fark bulunmaktadır. Bu sebeple gönül rahatlığı ile ve oldukça ekonomik bir şekilde bu ürünü kullanabilirsiniz. Klon Arduino üzerinde orjinalinde olduğu gibi yine ATmega328 işlemcisi bulunmaktadır. Ancak orjinal üründe DIP model, bu üründe ise SMD model bulunmaktadır. Kullanım olarak hiç bir farkı olmadığı için düşük fiyatlı bu ürün gönüş rahatlığı ile tercih edilebilir. Üstelik diğer tüm ürünlerimizde olduğu gibi bu üründe de size çalışma garantisini gönül rahatlığı ile sunuyoruz. Ürün klon olmasına rağmen kristalin yakınında yapılmış olan pin topluluğu(4 x GND, 2 x 5V, 2 x 3.3V, 1 x RX/TX, 1 x SCL/SDA) ve dişi headerların yanına lehimle tutturabileceğiniz harici pin delikleri bulunmaktadır. Bu sayede kullanım açısından ekstra bir kolaylık da sağlanmaktadır.

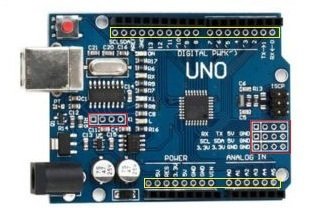

Ekstra eklenmiş olan pinler aşağıdaki gibidir.
Bu board da orjinal üründen farklılaşan ve güzel düşünülmüş olan 12 adet ekstra pin olmasıdır. Bunlar projelerde çokça kullanılan ve genelde Arduino Uno R3 pinlerinin yetmedi dediğimiz RX/TX, SCL/SDA, 3.3V/5V ve GND pinleri olur. Konum olarakta güzel bir yerde bulunan bu çıkışları kendiniz ister erkek, ister dişi header lehimleyerek kullanabilirsiniz.

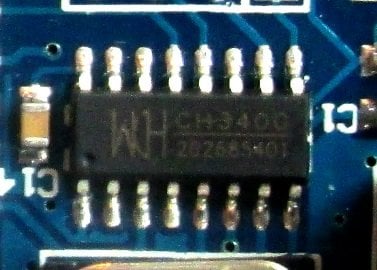

En yeni Arduino klonlarında, standart UNO'daki Atmega 16U2 çipi veya FTDI çipi yerine USB CH340 Serial Dönüştürücüsü kullanılmıştır.
Şimdilerde daha populer olan CH340 çipi oldukça iyi çalışmaktadır ve driverları Windows 8+ ve Linux de yüklü haldedir. Ama ne yazık ki Windows 7 veya MAC OS X kullanıyorsanız driverınızı kendiniz yüklemeniz gerekecektir.
Windows 7 için CH340 driverını yükleyebilmek için, linke tıklayın inen zipli dosyası normal klasöre çıkartın ve içindeki CH341SER klasörüne gidin ve setup.exe dosyasını çalıştırın.
Tüm bu yaptıklarınızdan sonra sonra kartınızı takın ve Arduino IDE Seri Port menüsünde yeni COM'u seçin ve kod yüklemek artık mümkün olacaktır.
Arduino Hakkında Detaylı Bilgi
Arduino, Processing/Wiring dilini kullanarak çevre elemanları ile temel giriş çıkış uygulamalarını gerçekleştiren açık kaynaklı fiziksel programlama platformudur. Arduino ile bağımsız olarak interaktif uygulamalar gerçekleştirilebilirsiniz. Aynı zamanda Arduinoyu bilgisayar ile Flash, Processing, MaxMSP, C Sharp gibi bir çok yazılım üzerinden yada kendi yazdığınız yazılımlarla haberleştirerek de kullanabilirsiniz. Açık kaynaklı arayüz yazılımını internet sitesinden Windows, Mac OS X ve Linux platformları için indirebilirsiniz.
Arduino UNO R3, Arduino Uno'un en son çıkan modelidir. Bundan önceki modellerde (Uno, Duemilanove) bulunan tüm özellikleri desteklemektedir. UNO R3 modeliyle birlikte önceki versiyonlardaki 8U2 modeli yerine 16U2 modeli kullanılmıştır. Bu şekilde daha hızlı veri aktarımı daha az hafıza kullanılarak gerçekleştirilmiştir. Linux ve Mac bilgisayarlarda Arduino'yu bilgisayara bağlamak için herhangi bir driver'a ihtiyaç yoktur. Windows bilgisayarlarda Arduino IDE yazılımı içinde gelen inf dosyasını bilgisayarınıza tanıtmanız yeterlidir. Bu şekilde Arduino'nuzu bilgisayarınıza klavye, mouse, joystik ve benzeri aksesuarlar gibi takıp kullanılabilir hale getirebilirsiniz.
UNO R3 ekstradan SDA ve SCL pinlerine sahiptir bu pinler kart yerleşiminde AREF pininin yanında bulunmaktadır. Bununla birlikte kart üzerinde önceki versiyonlardan farklı olarak reset pininin yanına iki yeni pin eklenmiştir. Biri shieldlere kart üzerinden besleme sağlamak amacıyla IOREF pini diğeri ise ileride kullanılmak üzere ayrılmış boş bağlantısız pindir. UNO R3 piyasada bulunan tüm shieldler ile uyumlu olup yeni pinleri ile de bundan sonra üretilecek olan yeni shieldlere de uyumlu haldedir.
Teknik Özellikler
|
|
|
|
|
|
|
NOT: USB KABLO DAHİLDİR.
