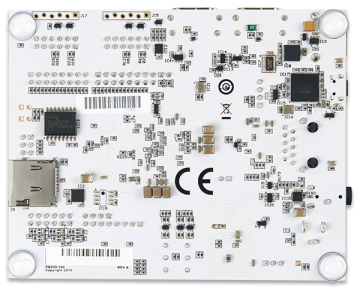

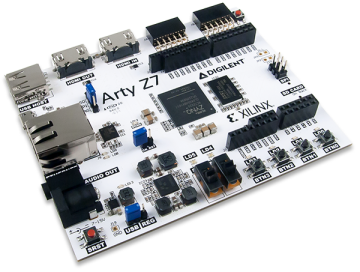

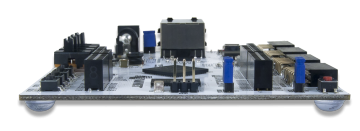

Arty Z7-10 ARM&FPGA Geliştirme Kartı
Stok Kodu
72.02.02.01
11.115,36 TL
ARTY Z7-10
APSoC Zynq-7000
FPGA DEVELOPMENT BOARD
P/N: 410-346-10
Arty Z7, Xilinx'in Zynq-7000 ™ Tüm Programlanabilir Chip Sisteminde (AP SoC) tasarlanmış ve kullanıma hazır bir geliştirme platformudur. Zynq-7000 mimarisi, çift çekirdekli 650 MHz ARM Cortex-A9 işlemciyi Xilinx 7 serisi Alan Programlanabilir Gate Array (FPGA) mantığıyla sıkı bir şekilde birleştiriyor. Bu eşleştirme, ele geçirilen her uygulama için sizin tarafınızdan uyarlanmış, yazılım tanımlı bir çevre birimleri ve denetleyicilerin benzersiz bir setiyle güçlü bir işlemci çevreleyen bir yeteneği vardır. Tasarım süreci çok basittir ve özel çevresel setinizi tanımlamak ve işlemcide çalışan bir Linux OS'ye kadar işlevselliğini getirmek arasında sistematik bir yol sağlar. Digilent, sizi Arty Z7 için hızlı bir şekilde bu süreçte çalıştıran ve kullanan bir dizi malzeme ve kaynak sağlar.
PAKET İÇERİĞİ:
ARTY Z7-10 Kartı
ÖZELLİKLER
ARTY Z7-10 Kartının sayfasındasınız.
| Arty Z7-10 | Arty Z7-20 | |
| FPGA part | XC7Z010-1CLG400C | XC7Z020-1CLG400C |
| 1 MSPS On-chip ADC | Yes | Yes |
| Processor | Dual ARM Cortex A9 | Dual ARM Cortex A9 |
| Look-up Tables (LUTs) | 17,600 | 53,200 |
| Flip-flops | 35,200 | 106,400 |
| Block RAM | 270 KB | 630 KB |
| Clock Management Tiles | 2 | 4 |
| Available Shield I/O | 26 | 49 |
-
ZYNQ Processor
-
650MHz dual-core Cortex-A9 processor
-
DDR3 memory controller with 8 DMA channels and 4 High Performance AXI3 Slave ports
-
High-bandwidth peripheral controllers: 1G Ethernet, USB 2.0, SDIO
-
Low-bandwidth peripheral controller: SPI, UART, CAN, I2C
-
Programmable from JTAG, Quad-SPI flash, and microSD card
-
Programmable logic equivalent to Artix-7 FPGA
-
-
Memory
-
512MB DDR3 with 16-bit bus @ 1050Mbps
-
16MB Quad-SPI Flash with factory programmed 48-bit globally unique EUI-48/64™ compatible identifier
-
microSD slot
-
-
Power
-
Powered from USB or any 7V-15V external power source
-
-
USB and Ethernet
-
Gigabit Ethernet PHY
-
USB-JTAG Programming circuitry
-
USB-UART bridge
-
USB OTG PHY (supports host only)
-
-
Audio and Video
-
HDMI sink port (input)
-
HDMI source port (output)
-
PWM driven mono audio output with 3.5mm jack
-
-
Switches, Push-buttons, and LEDs
-
4 push-buttons
-
2 slide switches
-
4 LEDs
-
2 RGB LEDs
-
-
Expansion Connectors
-
Two standard Pmod ports
-
16 Total FPGA I/O
-
-
Arduino/chipKIT Shield connector
-
Up to 49 Total FPGA I/O (see table above)
-
6 Single-ended 0-3.3V Analog inputs to XADC
-
4 Differential 0-1.0V Analog inputs to XADC
-
-
Paket içeriği
- Arty Board Zynq 7000 APSoC: choose between the Arty Z7-10
- Digilent cardboard packaging with protective foam
- Vivado Design Suite voucher not included - Vivado Design Suite Edition is available for free download
