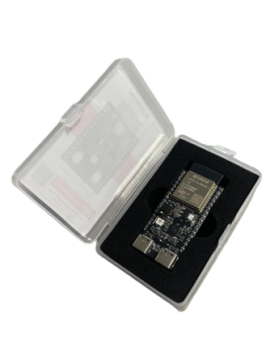

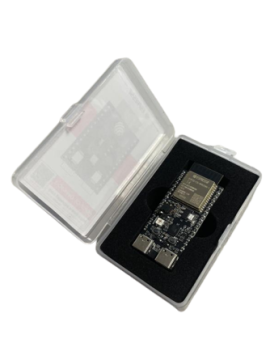

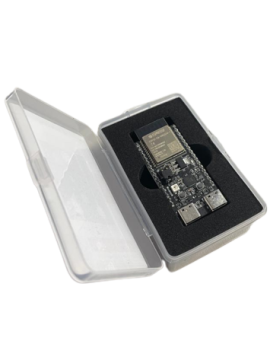

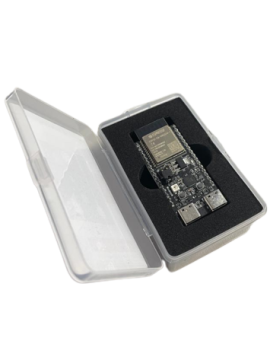

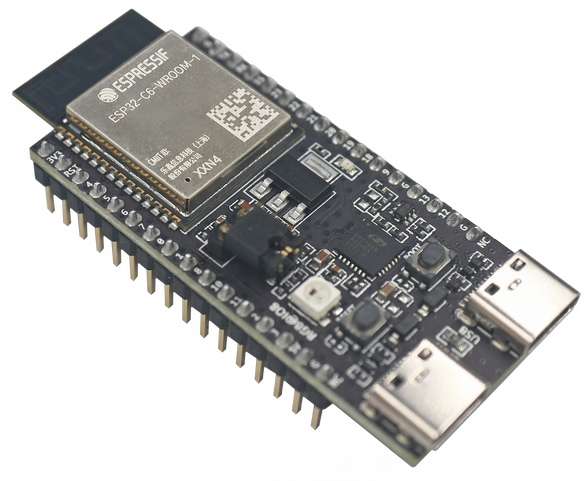

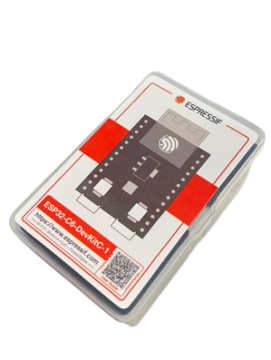

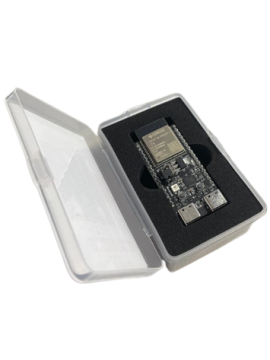

ESP32-C6-DevKitC-1-N8 Geliştirme Kartı Orijinal Kutulu
Stok Kodu
103.06.03.02
561,96 TL
ESP32-C6-DevKitC-1-N8 Orjinal Kutulu
| Ana bileşenler | Açıklama |
|---|---|
| ESP32-C6-WROOM-1 veya ESP32-C6-WROOM-1U | ESP32-C6-WROOM-1 ve ESP32-C6-WROOM-1U, 2,4 GHz bandında Wi-Fi 6, Bluetooth 5 ve IEEE 802.15.4'ü (Zigbee 3.0 ve Thread 1.3) destekleyen genel amaçlı modüllerdir. ESP32-C6 çipi etrafında inşa edilmişlerdir ve 8 MB SPI flaş ile birlikte gelirler. ESP32-C6-WROOM-1 yerleşik PCB anteni kullanırken ESP32-C6-WROOM-1U harici anten konnektörü kullanır. Daha fazla bilgi için bkz. ESP32-C6-WROOM-1 Veri Sayfası. |
| PIN başlığı | Mevcut tüm GPIO pinleri (flaş için SPI veri yolu hariç), kart üzerindeki pin başlıklarına ayrılmıştır. |
| 5 V - 3,3 V LDO | 5 V'luk bir kaynağı 3,3 V'luk bir çıkışa dönüştüren güç regülatörü. |
| 3,3 V Güç Açık LED'i | USB gücü karta bağlandığında açılır. |
| USB-UART Köprüsü | Tek USB-UART köprü yongası, 3 Mbps'ye kadar aktarım hızları sağlar. |
| ESP32-C6 USB C Tipi Bağlantı Noktası | USB 2.0 tam hız ile uyumlu ESP32-C6 yongasındaki USB Type-C bağlantı noktası. 12 Mbps'ye kadar aktarım hızına sahiptir (Bu bağlantı noktasının daha hızlı olan 480 Mbps yüksek hızlı aktarım modunu desteklemediğini unutmayın). Bu bağlantı noktası, karta güç beslemesi, çipe uygulamaların yanıp sönmesi, USB protokollerini kullanarak çip ile iletişim ve ayrıca JTAG hata ayıklaması için kullanılır. |
| Önyükleme Düğmesi | İndir düğmesi. Önyükleme düğmesini basılı tutmak ve ardından Sıfırla'ya basmak , seri bağlantı noktası aracılığıyla ürün yazılımı indirmek için Ürün Yazılımı İndirme modunu başlatır. |
| Yeniden başlatma tuşu | Sistemi yeniden başlatmak için bu düğmeye basın. |
| USB Type-C'den UART Bağlantı Noktasına | Panoya güç beslemesi, çipe flaş uygulamalarının yanı sıra yerleşik USB-UART köprüsü aracılığıyla ESP32-C6 yongası ile iletişim için kullanılır. |
| RGB LED | GPIO8 tarafından sürülen adreslenebilir RGB LED. |
| J5 | Akım ölçümü için kullanılır. Akım Ölçümü bölümündeki ayrıntılara bakın. |
Gerekli Donanım
- ESP32-C6-DevKitC-1
- USB 2.0 kablosu (Standart-A'dan Mikro-B'ye)
- Windows, Linux veya macOS çalıştıran bilgisayar
Not: Uygun bir USB kablosu kullandığınızdan emin olun. Bazı kablolar sadece şarj içindir ve gerekli veri hatlarını sağlamaz veya panoları programlamak için çalışmaz.
