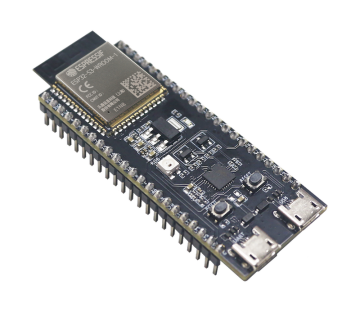

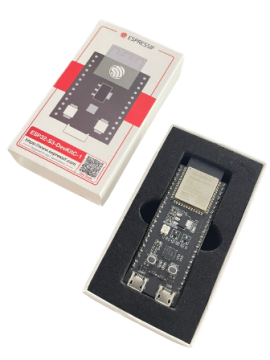

ESP32-S3-DevKitC-1-N8R8 Geliştirme Kartı Orijinal Kutulu
Stok Kodu
103.06.04.01
1.003,50 TL
ESP32-S3-DevKitC-1-N8R8
Orjinal Kutulu
| Ana bileşenler | Açıklama |
|---|---|
| ESP32-S3-WROOM-1/1U/2 | ESP32-S3-WROOM-1, ESP32-S3-WROOM-1U ve ESP32-S3-WROOM-2, zengin bir çevre birimi setine sahip güçlü, genel Wi-Fi + Bluetooth LE MCU modülleridir. Sinir ağı bilgi işlemi ve sinyal işleme iş yükleri için hızlanma sağlarlar. ESP32-S3-WROOM-1 ve ESP32-S3-WROOM-2, bir PCB anteniyle birlikte gelir. ESP32-S3-WROOM-1U, harici bir anten konektörüyle birlikte gelir. |
| 5 V - 3,3 V LDO | 5 V'luk bir kaynağı 3,3 V'luk bir çıkışa dönüştüren güç regülatörü. |
| Pim Başlıkları | Mevcut tüm GPIO pinleri (flaş için SPI veri yolu hariç), kolay arabirim ve programlama için kart üzerindeki pin başlıklarına ayrılmıştır. Ayrıntılar için lütfen Başlık Bloğuna bakın. |
| USB'den UART'a Bağlantı Noktası | Panoya güç beslemesi, çipe flash uygulamaları ve ayrıca yerleşik USB-UART köprüsü yoluyla çip ile iletişim için kullanılan bir Mikro USB bağlantı noktası. |
| Önyükleme Düğmesi | İndir düğmesi. Önyükleme düğmesini basılı tutmak ve ardından Sıfırla'ya basmak , seri bağlantı noktası aracılığıyla ürün yazılımı indirmek için Ürün Yazılımı İndirme modunu başlatır. |
| Yeniden başlatma tuşu | Sistemi yeniden başlatmak için bu düğmeye basın. |
| USB girişi | USB 1.1 spesifikasyonu ile uyumlu ESP32-S3 tam hızlı USB OTG arabirimi. Arayüz, panoya güç beslemesi, çipe uygulamaları flaşlamak, USB 1.1 protokollerini kullanan çip ile iletişim ve ayrıca JTAG hata ayıklaması için kullanılır. |
| USB-UART Köprüsü | Tek USB-UART köprü yongası, 3 Mbps'ye kadar aktarım hızları sağlar. |
| RGB LED'i | GPIO38 tarafından sürülen adreslenebilir RGB LED. |
| 3,3 V Güç Açık LED'i | USB gücü karta bağlandığında açılır. |
ESP32-S3-DevKitC-1 Modellerinin Teknik Özellikler Karşılaştırma Tablosu
| Ürün Kodu | Modül Entegresi | Flash | PSRAM | SPI Voltage |
|---|---|---|---|---|
| ESP32-S3-DevKitC-1-N8 | ESP32-S3-WROOM-1-N8 | 8 MB QD | — | 3.3 V |
| ESP32-S3-DevKitC-1-N8R2 | ESP32-S3-WROOM-1-N8R2 | 8 MB QD | 2 MB QD | 3.3 V |
| ESP32-S3-DevKitC-1-N8R8 | ESP32-S3-WROOM-1-N8R8 | 8 MB QD | 8 MB OT | 3.3 V |
| ESP32-S3-DevKitC-1-N16R8V | ESP32-S3-WROOM-2-N16R8V | 16 MB OT | 8 MB OT | 1.8 V |
| ESP32-S3-DevKitC-1-N32R8V | ESP32-S3-WROOM-2-N32R8V | 32 MB OT | 8 MB OT | 1.8 V |
| ESP32-S3-DevKitC-1U-N8 | ESP32-S3-WROOM-1U-N8 | 8 MB QD | — | 3.3 V |
| ESP32-S3-DevKitC-1U-N8R2 | ESP32-S3-WROOM-1U-N8R2 | 8 MB QD | 2 MB QD | 3.3 V |
| ESP32-S3-DevKitC-1U-N8R8 | ESP32-S3-WROOM-1U-N8R8 | 8 MB QD | 8 MB OT | 3.3 V |
Gerekli Donanım
- ESP32-S3-DevKitC-1
- USB 2.0 kablosu (Standart-A'dan Mikro-B'ye)
- Windows, Linux veya macOS çalıştıran bilgisayar
Not: Uygun bir USB kablosu kullandığınızdan emin olun. Bazı kablolar sadece şarj içindir ve gerekli veri hatlarını sağlamaz veya panoları programlamak için çalışmaz.
