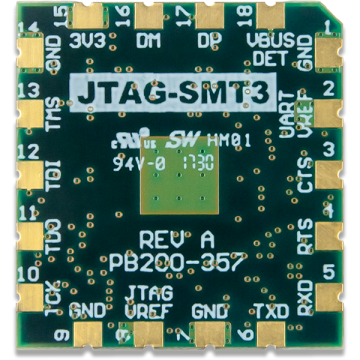

JTAG-SMT3-NC Programlama Modülü
Stok Kodu
73.01.02.02
2.390,40 TL
JTAG Yüzey Montaj Programlama Modülü
(USB Konnektörsüz)
P/N : 410-357

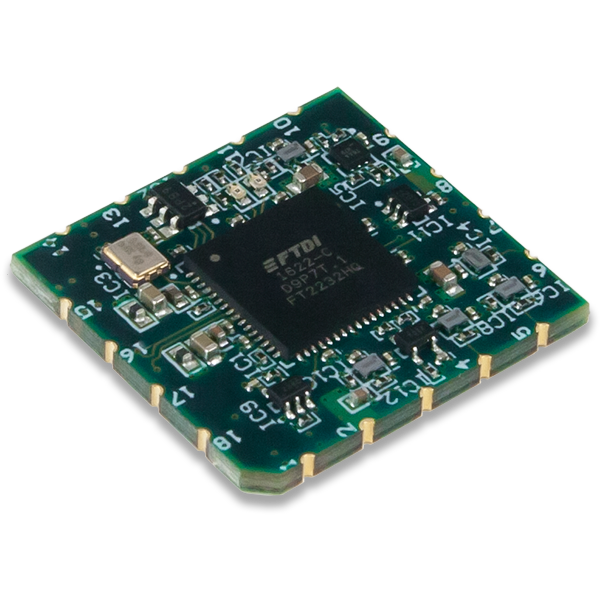

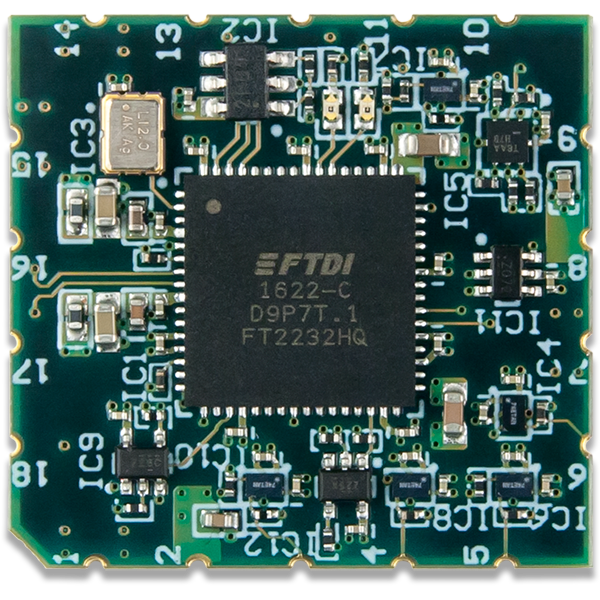

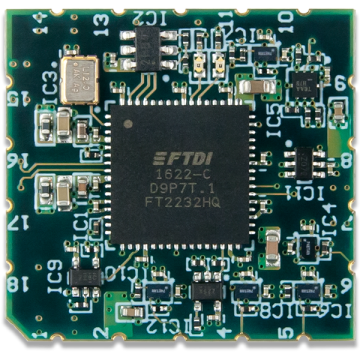

Joint Test Action Group (JTAG) -SMT3-NC, Xilinx FPGA'leri için kompakt, eksiksiz ve tamamen kendi kendine yeten yüzey montajlı programlama modülüdür. Modüle, iMPACT, ChipScope ™, Vivado ve EDK dahil olmak üzere tüm Xilinx araçlarından doğrudan erişilebilir. Kullanıcılar, modülü bir komponent gibi doğrudan hedef karta takabilirler.
JTAG-SMT3-NC, JTAG ve UART sinyallerini sürmek için 3.3V ve bağımsız Vref voltajını kullanır. Tüm JTAG sinyalleri, 1.8V ila 5.5V arasında sinyal voltajlarına izin veren ve 30MB / sn'ye kadar veri yolu hızlarına izin veren yüksek hızlı 24mA üç konumlu tamponlar kullanır. Tüm UART sinyalleri, 1.8V'tan 5.5V'a kadar sinyal voltajlarına ve 12MBA'ya kadar bus hızlarına izin veren yüksek hızlı 24mA'lık tamponlar kullanır. JTAG veriyolu, SMT3-NC sinyalleri, programlama sırasında aktif olarak sürülen durumlar dışında, yüksek empedansta tutulduğu için diğer cihazlarla paylaşılabilir. SMT3-NC modülü CE sertifikalıdır ve AB RoHS ve REACH direktiflerine tamamen uygundur. Modül, USB D + (DP) ve D- (DM) sinyallerini pedlere göndererek sistem tasarımcısının USB konektör tipini ve sistem kartındaki yerini seçmesini sağlar.JTAG-SMT3, Xilinx FPGA'leri için kompakt ve tamamen kendine yeten yüzeye monte bir programlama modülüdür.
JTAG-SMT3-NC, JTAG ve UART sinyallerini sürmek için 3.3V ve bağımsız Vref voltajını kullanır. Tüm JTAG sinyalleri, 1.8V ila 5.5V arasında sinyal voltajlarına izin veren ve 30MB / sn'ye kadar veri yolu hızlarına izin veren yüksek hızlı 24mA üç konumlu tamponlar kullanır. Tüm UART sinyalleri, 1.8V'tan 5.5V'a kadar sinyal voltajlarına ve 12MBA'ya kadar bus hızlarına izin veren yüksek hızlı 24mA'lık tamponlar kullanır. JTAG veriyolu, SMT3-NC sinyalleri, programlama sırasında aktif olarak sürülen durumlar dışında, yüksek empedansta tutulduğu için diğer cihazlarla paylaşılabilir. SMT3-NC modülü CE sertifikalıdır ve AB RoHS ve REACH direktiflerine tamamen uygundur. Modül, USB D + (DP) ve D- (DM) sinyallerini pedlere göndererek sistem tasarımcısının USB konektör tipini ve sistem kartındaki yerini seçmesini sağlar.JTAG-SMT3, Xilinx FPGA'leri için kompakt ve tamamen kendine yeten yüzeye monte bir programlama modülüdür.
Kullanıcılar JTAG sinyallerini karşılık gelen FPGA sinyallerine doğrudan bağlayabilirler (Şekilde gösterilmiştir). En iyi sonuç için kart, bir düzlem zemin üzerine ana PCB kenarına bitişik monte edilmelidir.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ÖZELLİKLER |  |
 |
 |
 |
| Model |
JTAG-SMT3 |
JTAG-SMT2 | JTAG-HS3 | JTAG-HS2 |
| Max Speed | 30 Mhz |
30 Mhz | 30 Mhz | 30 Mhz |
| Voltage Range |
1.8 - 5 V |
1.8 - 5 V | 1.8 - 5 V | 1.5 - 5 V |
|
Xilinx Native
Support |
ISE 14.1+
Vivado 2013.1+ |
ISE 14.1+
Vivado 2013.1+ |
ISE 14.1+
Vivado 2013.3+ |
ISE 13.2+
Vivado 2012.1+ |
|
Xilinx Plug-in
Support |
ISE 13.1+ |
ISE 13.1+ | ISE 12.1+ | ISE 12.1+ |
|
Digilent Adept™ Support |
✓ |
✓ | ✓ | ✓ |
| PC Interface |
USB |
USB | USB | USB |
| Onboard USB Connector |
X |
✓ | ✓ | ✓ |
|
Target Board Connector
Interface |
18-pad SMT |
11-pad SMT | 14-pin | 6-pin, 14-pin |
| 4-Wire JTAG |
✓ |
✓ |
✓ |
✓ |
| 2-Wire JTAG |
X |
✓ |
X |
✓ |
|
ZYNQ-7000
PS_SRST Support |
✓ |
✓ |
✓ |
X |
| SPI Support |
X |
✓ |
X | ✓ |
| UART Channel | ✓ |
X |
X |
X |
