Stok Kodu : MIKROE-1298
GSM Click
1.874,88 TL
Birlikte Alın
GSM Click
IMEO No Kayıtlıdır.
- Üretici Numarası
- MIKROE-1298

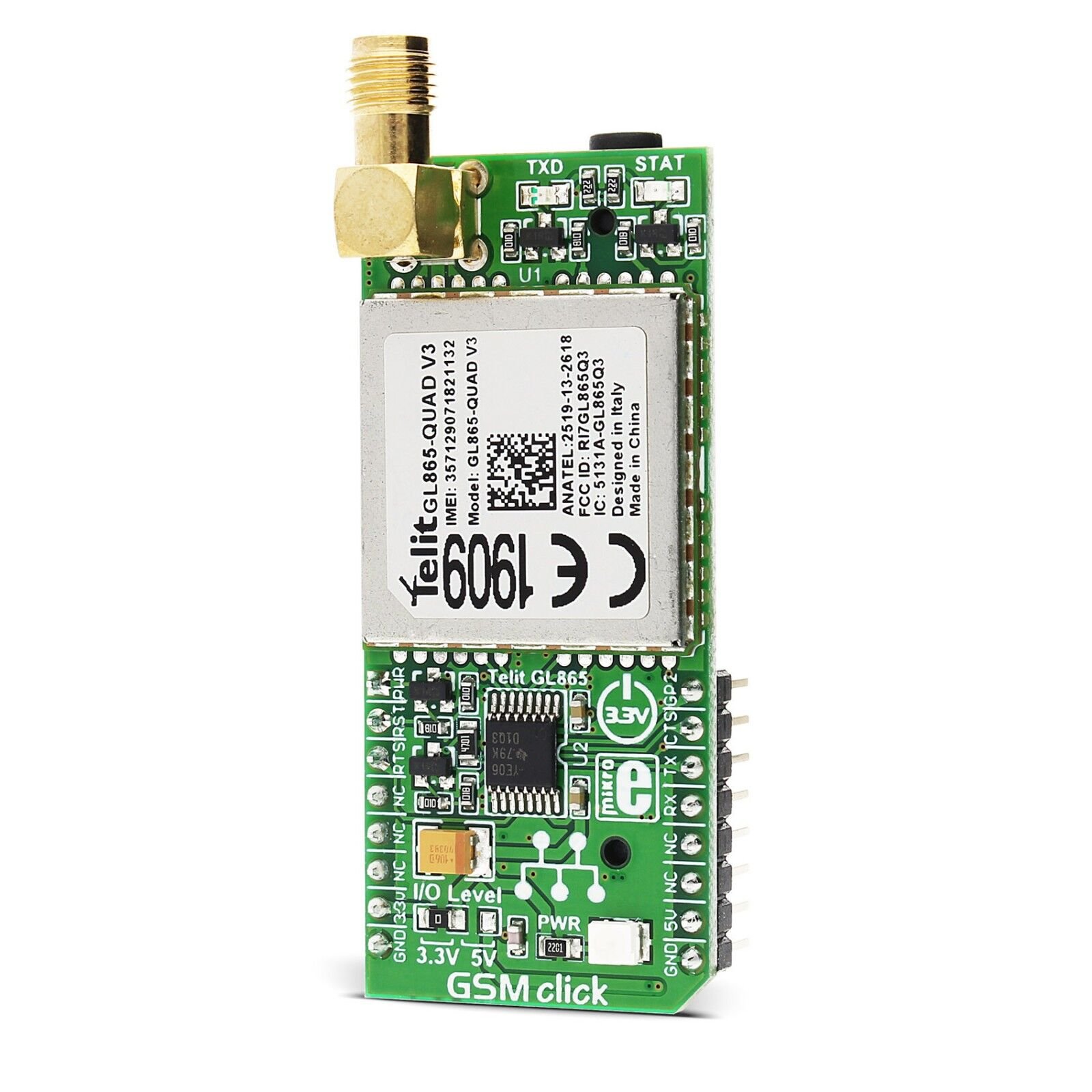

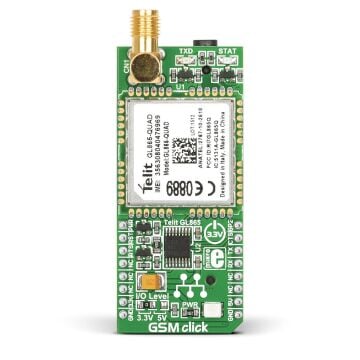

GSM CLICK, hedef cihazın GSM/GPRS haberleşmesini sağlamak için kullanılan mükemmel bir çözümdür. Telit GL865-DUAL GSM/GPRS modülü; GSM850MHz, GSM900Mhz Dual-band frekanslarında veri iletimi sağlar. GSM CLICK CARD yapısında TXB0106 6-bit bidirectionlar voltaj transistörü ve SIM Card soketi bulunmaktadır. GSM CLICK , 7 mikroBUS™ hattına(RX,TX INT, PWM, CS, RST, AN) sahiptir. 3.3V ya da 5V güç kaynağı ile çalışabilir.
GSM Click Özellikleri
- Telit GL865-Dual IC
- GSM/GPRS protokol yığını 3GPP destekler
- GSM/GPRS 850/900MHz çift bant frekans desteği
- Anten konnektörü: 3.5mm dört kutuplu kulaklık/mikrofon jakı

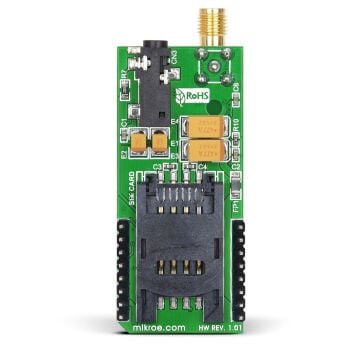

- Kartın alt tarafında SIM kart soketi bulunmaktadır
- Kart Boyutları: 57.15 x 25.4 mm
GSM Click Teknik Özellikleri
| Type | 2G GPRS, GSM/LTE |
|---|---|
| Applications | GSM click ile birlikte kullanılan Telit GL865-QUAD IC mobil cihazlar için idealdir. |
| On-board modules | GL865-QUAD - Telit Cinterion'dan GSM/GPRS modülü |
| Radio Region | Küresel (Worldwide) |
| Key Features | Yerleşik anten konnektörü ve 3.5mm dört kutuplu kulaklık/mikrofon jakı. Kartın alt tarafında entegre SIM kart soketi. |
| Interface | UART |
| Feature | No ClickID |
Pin Diyagramı
| Notes | Pin |  |
Pin | Notes | |||
|---|---|---|---|---|---|---|---|
| Power-On Monitor | PWR | 1 | AN | PWM | 16 | GP2 | Jammer Detect |
| Reset | RST | 2 | RST | INT | 15 | CTS | UART CTS |
| UART RTS | RTS | 3 | CS | RX | 14 | TX | UART TX |
| NC | 4 | SCK | TX | 13 | RX | UART RX | |
| NC | 5 | MISO | SCL | 12 | NC | ||
| NC | 6 | MOSI | SDA | 11 | NC | ||
| Power Supply | 3V3 | 7 | 3.3V | 5V | 10 | 5V | Power Supply |
| Ground | GND | 8 | GND | GND | 9 | GND | Ground |
Linkler
mms göderme
merhaba gsm click ve raspberry pi baglantısı yaparak rasp pi de fotografı gsm clıck ıle mms olarak gondermek ıstıyorum mms gonderımı ıle ılgılı ornek varmı elınızde yada yardımcı olabılır mısınız
Emre Özer | 09/05/2017
