12065A101JAT2A 50V 100pF Seramik Kondansatör SMD 1206
12065A101JAT2A 50V 100pF Seramik Kondansatör SMD 1206

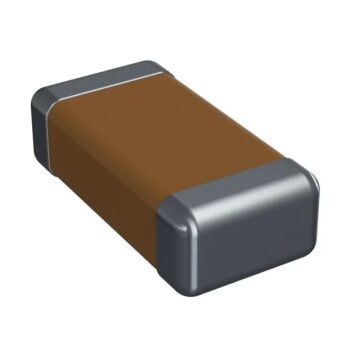

12065A101JAT2A, Kyocera AVX tarafından üretilen; 100pF kapasiteli, 50V nominal gerilimli, ±%5 toleranslı, C0G (NP0) dielektrike sahip 1206 kılıf SMD çok katmanlı seramik (MLCC) kondansatördür.
C0G (NP0), EIA Sınıf I “sıcaklık kompanzasyonlu” seramik malzemelerin en yaygın formülasyonudur ve mevcut en kararlı kondansatör dielektriklerinden biridir. Kapasite değişimi sıcaklıkla 0 ±30 ppm/°C'dir; bu, −55°C ile +125°C arasında %0.3'ten daha az kapasite değişimi anlamına gelir. Zamana ve gerilime bağlı kapasite değişimi ihmal edilebilir düzeydedir; bu nedenle rezonans devreleri ile Q ve kapasite kararlılığının önemli olduğu uygulamalar için uygundur.
Ürün, Kyocera AVX'in genel amaçlı SMD MLCC serisindendir; nikel ve kalay kaplamalı terminasyonları sayesinde reflow ve dalga lehimlemeye uygundur.
Öne Çıkan Özellikler
- Kapasite: 100pF
- Nominal gerilim: 50V DC
- Tolerans: ±%5
- C0G (NP0) dielektrik – 0 ±30 ppm/°C
- Çalışma sıcaklığı: −55°C ~ +125°C
- 1206 (3216 metrik) SMD kılıf
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Üretici | Kyocera AVX |
| Üretici Parça No | 12065A101JAT2A |
| Tip | Çok Katmanlı Seramik Kondansatör (MLCC) |
| Kapasite | 100pF |
| Nominal Gerilim | 50V DC |
| Tolerans | ±%5 |
| Dielektrik | C0G (NP0), EIA Sınıf I |
| Sıcaklık Karakteristiği | 0 ±30 ppm/°C |
| Çalışma Sıcaklığı | −55°C ~ +125°C |
| Kılıf | 1206 (3216 metrik), SMD |
| Boyutlar (U x G) | 3.20 ±0.20 mm x 1.60 ±0.20 mm |
| Terminasyon | Nikel ve kalay (Ni/Sn) kaplama |
| Ambalaj | 7" makara |
Not: Parça numarası açılımı (12065A101JAT2A): 1206 = kılıf boyutu, 5 = 50V, A = C0G (NP0) dielektrik, 101 = kapasite kodu (pF), J = ±%5 tolerans, A = arıza oranı uygulanmaz, T = nikel ve kalay kaplı terminasyon, 2 = 7" makara, A = standart ürün.
