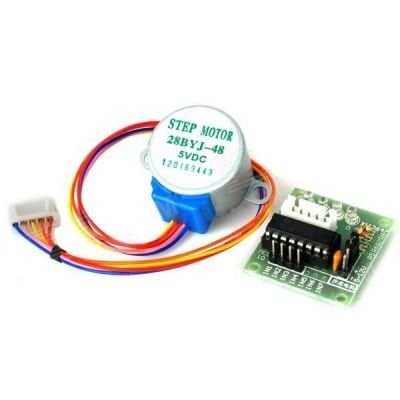

28 BYJ-48 Redüktörlü Step Motor ve ULN2003A Step Motor Sürücü Kart
28BYJ-48 Redüktörlü Step Motor ve ULN2003 Sürücü Kartı – UP3040STP

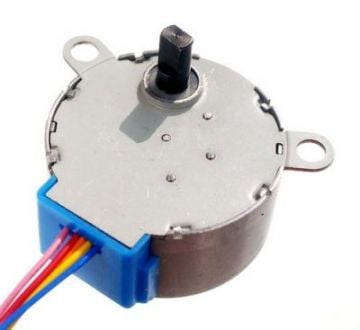

28BYJ-48, düşük voltajlı ve yüksek hassasiyetli uygulamalarda kullanılan 5V redüktörlü step motor modelidir. Yüksek dişli oranına sahip redüksiyon sistemi sayesinde düşük hızda yüksek tork sağlar. Arduino ve diğer mikrodenetleyici platformlarıyla uyumlu olan bu motor, genellikle ULN2003 Step Motor Sürücü Kartı ile birlikte kullanılır. Bu kart, mikrodenetleyiciden gelen sinyalleri güçlendirerek motoru güvenli biçimde sürmeyi sağlar.

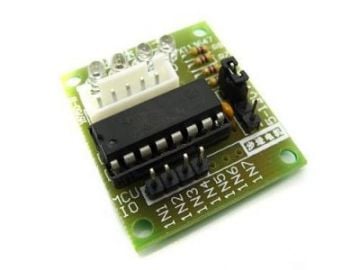

ULN2003 kartı üzerinde 4 LED gösterge ve 4 kontrol pini bulunur. Bu LED’ler, motor adım sırasını izlemeyi kolaylaştırır. Kart 5V lojik sistemlerle doğrudan uyumludur ve 15V’a kadar motor beslemesini destekler. Böylece eğitim, robotik ve hobi projelerinde step motor kontrolü için ideal bir çözüm sunar.
Öne Çıkan Özellikler
- 5V DC redüktörlü step motor (28BYJ-48)
- ULN2003 Darlington sürücü entegresiyle güçlendirilmiş kontrol
- 4 fazlı motor yapısı
- LED’li adım sırası göstergesi
- Arduino, ESP32, STM32, Raspberry Pi ile tam uyumlu
- Küçük boyutlu, kolay montaj yapılabilir tasarım
- Düşük güç tüketimi, yüksek tork performansı
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Motor Modeli | 28BYJ-48 |
| Sürücü Kartı | ULN2003 Step Motor Driver Board |
| Çalışma Gerilimi | 5V DC |
| Faz Sayısı | 4 Faz |
| Adım Açısı | 5.625° / 64 |
| Frekans | 100 Hz |
| Bobin Direnci | 130 Ω |
| Motor Türü | Unipolar Redüktörlü Step Motor |
| Sürücü Entegresi | ULN2003 Darlington Transistör Dizisi |
| Lojik Giriş Gerilimi | 3V – 5.5V |
| Motor Besleme Voltajı | 5V – 15V DC |
| Çalışma Sıcaklığı | -25°C ~ +90°C |
| Uyumluluk | Arduino, ESP, STM32, Raspberry Pi |
Kullanım Alanları
- Arduino tabanlı step motor kontrol projeleri
- Robotik sistemler ve otomasyon uygulamaları
- Mini CNC, 3D yazıcı ve mekanik hareket sistemleri
- Eğitim ve prototipleme çalışmaları
- Döner göstergeler, servo benzeri kontrol mekanizmaları
28BYJ-48 Step Motor ve ULN2003 Sürücü Kartı seti, düşük güç tüketimi ve yüksek kontrol hassasiyeti ile elektronik, robotik ve mekatronik projelerde en sık tercih edilen step motor çözümüdür. Uygun fiyatı, kolay bağlantısı ve Arduino uyumluluğu ile hobi ve profesyonel kullanıcılar için ideal bir seçimdir.

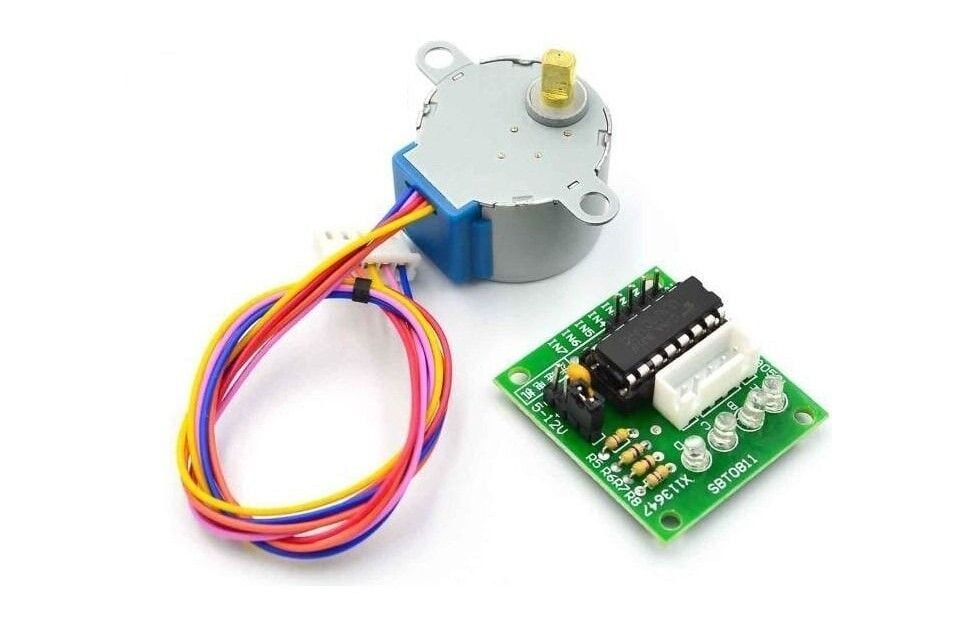

Paket İçeriği
- 1x 28 BYJ-48 Redüktörlü Step Motor
- 1x ULN2003A Step Motor Sürücü Kartı
