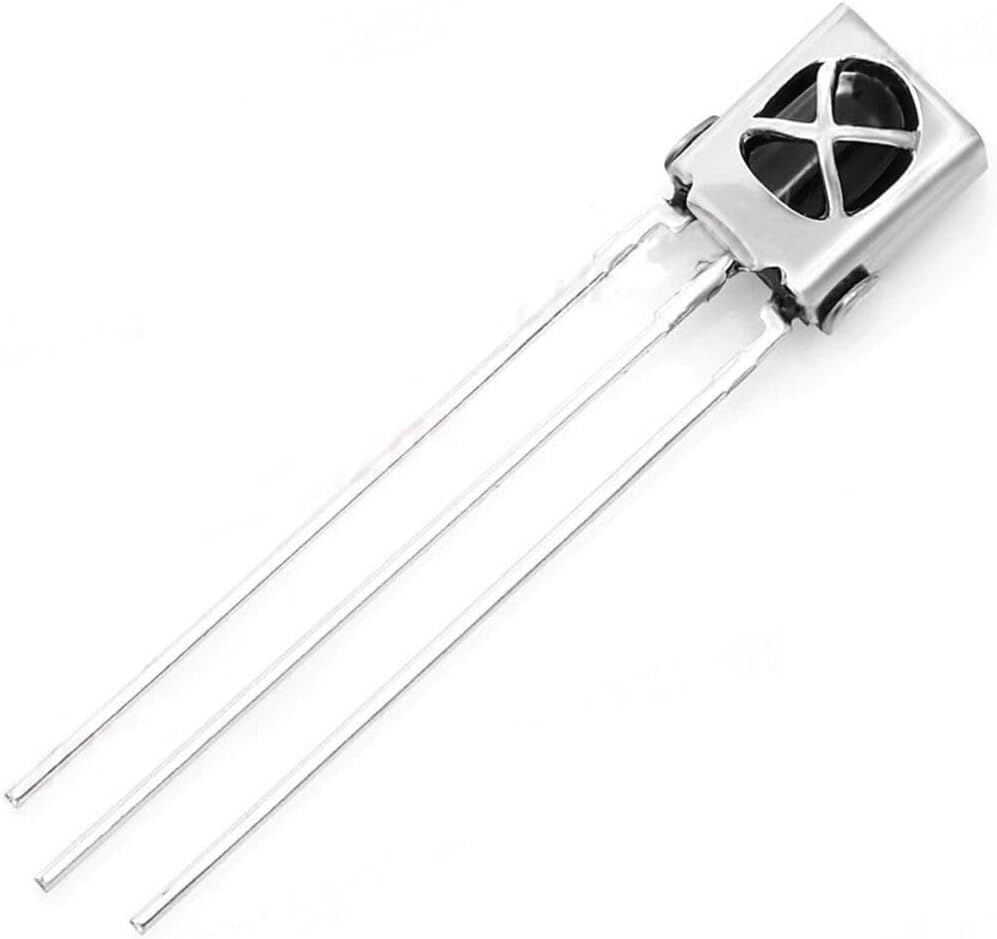

38Khz IR (Kızılötesi) Alıcı Sensör TL1838 VS1838B
38Khz IR (Kızılötesi) Alıcı Sensör TL1838 / VS1838B
TL1838 / VS1838B 38kHz IR Alıcı Sensör, uzaktan kumanda sinyallerini algılamak için tasarlanmış yüksek hassasiyetli bir kızılötesi alıcı modüldür. 38kHz taşıyıcı frekansta çalışan IR sinyalleri alır ve dijital çıkış olarak mikrodenetleyiciye iletir.
NEC ve RC5 gibi yaygın IR protokollerini destekler. Dahili kuvvetlendirici devresi, parazit filtreleme yapısı ve metal koruma kılıfı sayesinde ortam ışığından ve elektromanyetik gürültülerden minimum düzeyde etkilenir.
Arduino, Raspberry Pi ve diğer mikrodenetleyici sistemlerle doğrudan kullanılabilir. Televizyon, uydu alıcı, klima, oyuncak ve çeşitli IR kontrollü cihaz projelerinde yaygın olarak tercih edilir.
Öne Çıkan Özellikler
- 38kHz IR taşıyıcı frekans desteği
- NEC ve RC5 protokol uyumluluğu
- 18 metreye kadar algılama mesafesi
- Yüksek hassasiyet ve hızlı tepki
- TTL ve CMOS uyumlu dijital çıkış
- Dahili kuvvetlendirici ve parazit filtresi
- Metal kılıf ile elektromanyetik koruma
- Düşük güç tüketimi
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | TL1838 / VS1838B |
| Çalışma Gerilimi | 2.7V – 5.5V DC |
| Çalışma Akımı | 0.4 – 1.5 mA |
| Bekleme Akımı | 0.2 – 0.8 mA |
| Çalışma Frekansı | 38 kHz |
| IR Dalga Boyu | 940 nm |
| Algılama Mesafesi | 18 metre (maks.) |
| Algılama Açısı | 45° – 90° |
| Çıkış Tipi | Dijital |
| Ayak Aralığı | 2.54 mm |
| Ayak Uzunluğu | 20 mm |
| Boyutlar | 5 x 7.5 x 6.7 mm |
| Ağırlık | 0.5 g |
Ürün Şematiği
Ürün Boyutları
Kullanım Alanları
- Uzaktan kumanda projeleri
- Arduino ve mikrodenetleyici uygulamaları
- IR tabanlı kontrol sistemleri
- Televizyon, klima ve uydu alıcı projeleri
- Otomasyon ve IoT sistemleri
- Robotik ve hobi projeleri

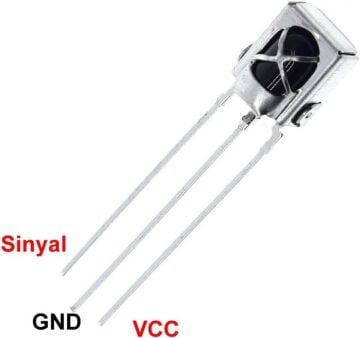

Not: Sensör 38kHz taşıyıcı frekansta çalışan IR kumandalar ile uyumludur. Doğru çalışabilmesi için VCC, GND ve OUT pin bağlantılarının doğru yapılması gereklidir.
