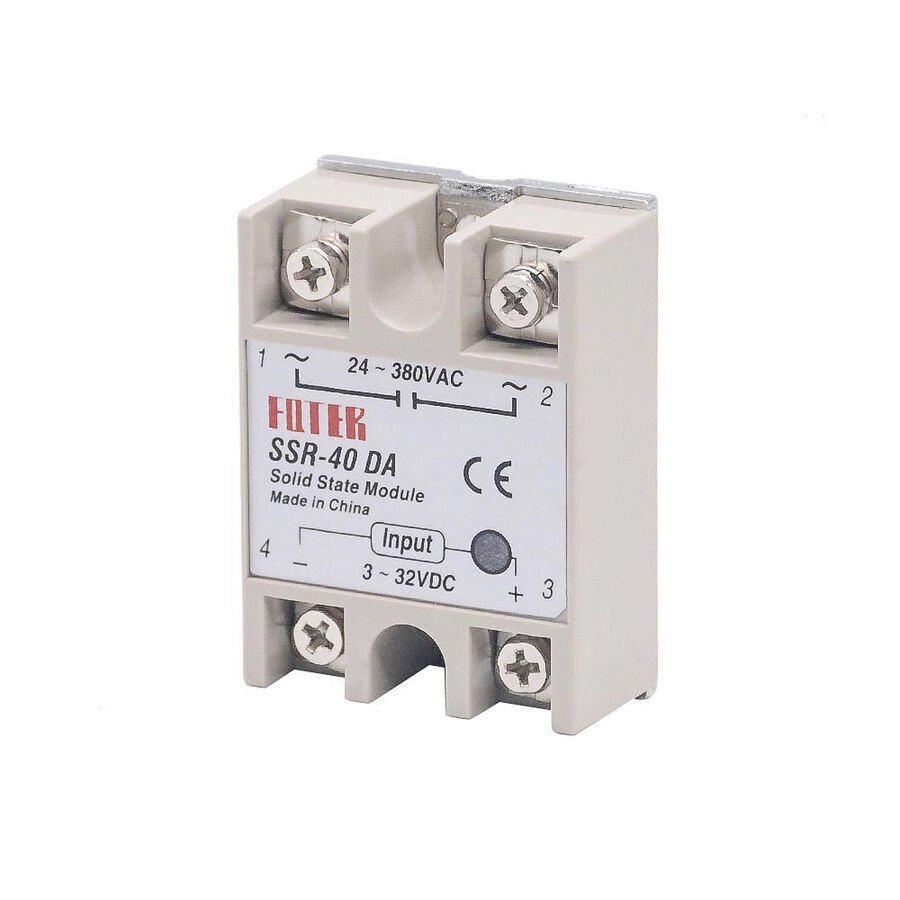

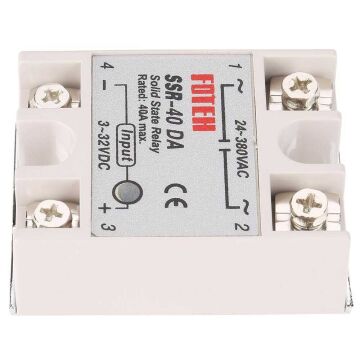

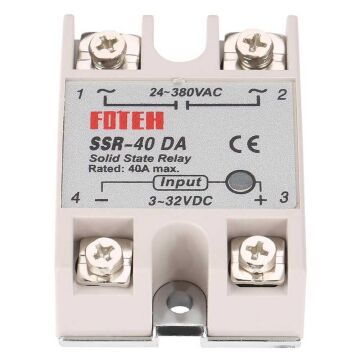

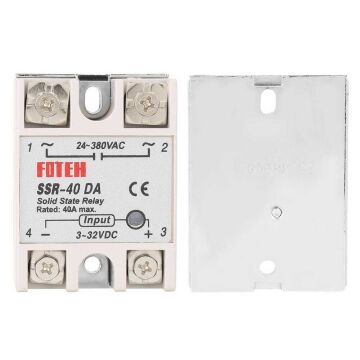

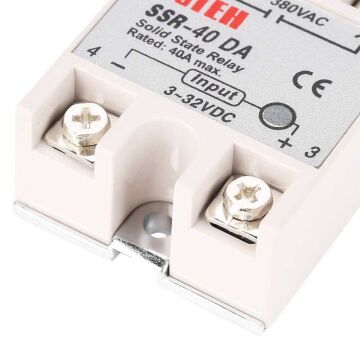

40A Solid State Röle SSR-40DA
40A Solid State Röle SSR-40DA
SSR-40DA 40A Solid State Röle, DC kontrol sinyali ile AC yükleri anahtarlamak için tasarlanmış yüksek performanslı bir katı hal rölesidir. Mekanik kontak yerine Triac tabanlı anahtarlama kullandığı için sessiz, kıvılcımsız ve uzun ömürlü çalışma sağlar.
Optik izolasyonlu giriş yapısı sayesinde kontrol devresi ile güç devresi arasında güvenli bir yalıtım sunar. Zero Cross (Sıfır Geçiş) tetikleme yöntemi ile çalışarak ani akım sıçramalarını ve EMI/RFI parazitlerini azaltır.
Endüstriyel ısıtıcılar, rezistif yükler, otomasyon sistemleri ve AC motor kontrol uygulamalarında yaygın olarak kullanılır.
Öne Çıkan Özellikler
- 40A nominal yük akımı
- DC kontrol – AC yük çıkışı (DC → AC)
- Zero Cross Trigger (Sıfır Geçiş) tetikleme
- Optik izolasyonlu giriş
- Mekanik kontak içermez (Triac anahtarlama)
- Düşük EMI / RFI girişimi
- Yüksek dielektrik dayanım
- Endüstriyel ABS gövde
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | SSR-40DA |
| Nominal Yük Akımı | 40A |
| Giriş Voltajı (Kontrol) | 3 – 32V DC |
| Min. ON / OFF Voltajı | ON ≥ 2.4V / OFF ≤ 1.0V |
| Tetikleme Akımı | ≈ 7.5mA @ 12V |
| Çıkış Voltajı (Yük) | 24 – 380V AC |
| Kontrol Metodu | Zero Cross Trigger |
| Gerilim Düşümü | ≈ 1.6V @ 25°C |
| Kaçak Akım | ≈ 3mA |
| Yanıt Süresi | ON < 10ms / OFF < 10ms |
| Dielektrik Dayanım | > 2.5kVAC / 1 dakika |
| İzolasyon Direnci | > 50MΩ / 500VDC |
| Çalışma Sıcaklığı | -20°C ~ +80°C |
| Boyut | 60 x 45 x 23 mm |
| Ağırlık | Yaklaşık 105g |
Kullanım Alanları
- Rezistans ve ısıtıcı kontrolü
- Endüstriyel otomasyon sistemleri
- AC motor kontrolü
- PLC çıkış sürme uygulamaları
- Yüksek güçlü AC yük anahtarlama

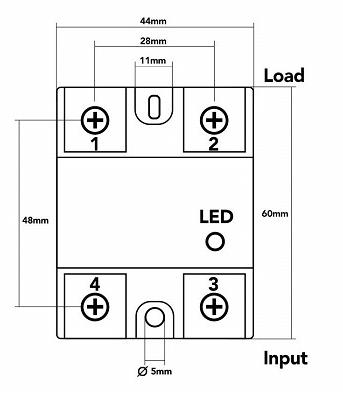

Ürün Boyutları
Not: SSR-40DA yüksek akım uygulamalarında kullanılacağı için uygun soğutucu (heatsink) ile kullanılması önerilir. Yük bağlantısı AC, kontrol girişi ise DC olmalıdır.
