Stok Kodu : 263.01.04

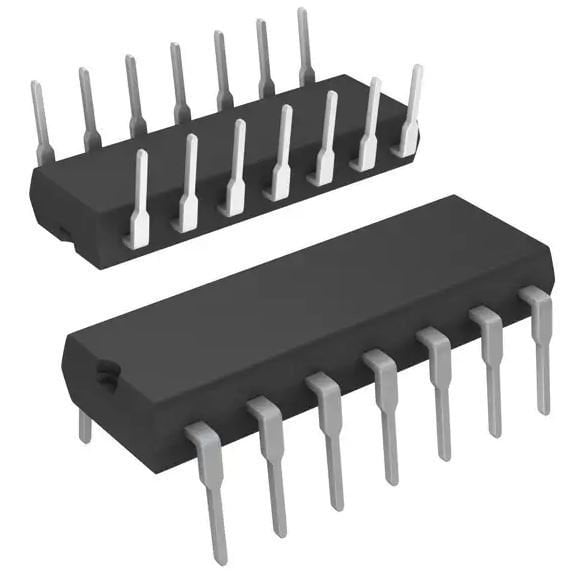

74HC08 Inverter and Gate Integration DIP-14
10,34 TL
74HC08 Quad 2-Input AND Gate – DIP14
74HC08, CMOS teknolojisi ile üretilmiş dört adet bağımsız 2 girişli AND kapısı içeren bir lojik entegredir. Geniş çalışma gerilimi, yüksek gürültü bağışıklığı ve düşük güç tüketimi sayesinde dijital elektronik projelerinde yaygın olarak tercih edilir. Girişlerde yer alan koruma diyotları, daha yüksek voltaj seviyeleri ile arabirim yapılmasına olanak tanır. Tüm kapılar aynı paket içinde bağımsız olarak çalışır ve yüksek hızda anahtarlama performansı sunar. :contentReference[oaicite:1]{index=1}
Öne Çıkan Özellikler
- 4 adet bağımsız 2 girişli AND kapısı
- Geniş besleme aralığı: 2 V – 6 V
- CMOS düşük güç tüketimi
- Yüksek gürültü bağışıklığı
- Girişlerde koruma diyotları
- TTL ve CMOS ile uyumlu giriş seviyeleri (HCT için TTL)
- -40°C ile +125°C geniş çalışma sıcaklığı aralığı
- DIP-14 THT paket
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Entegre Tipi | Quad 2-Input AND Gate (74HC08) |
| Paket | DIP-14 |
| Besleme Gerilimi (VCC) | 2.0 V – 6.0 V |
| Giriş Seviyeleri | CMOS (HC serisi) |
| Maksimum TPD Gecikmesi | 9 ns (VCC=4.5V, tipik), 18 ns maksimum |
| Çıkış Akımı | ±25 mA maksimum (datasheet limit) :contentReference[oaicite:2]{index=2} |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Giriş/Çıkış Koruma | ESD: HBM > 2000 V, CDM > 1000 V |
Kullanım Alanları
- Dijital lojik devreleri
- Sinyal işleme ve kontrol devreleri
- Mikrodenetleyici arayüz devreleri
- Kapı seviyeli kombinasyonel devre tasarımları
- Sayıcılar, zamanlayıcılar ve kontrol devreleri
- Genel amaçlı AND kapısı gerektiren uygulamalar
74HC08, düşük güç tüketimi ve yüksek hız gerektiren lojik uygulamalarda güvenilir bir çözüm sunar. Dört adet bağımsız AND kapısı ile çok yönlü kullanım imkanı sağlar.
