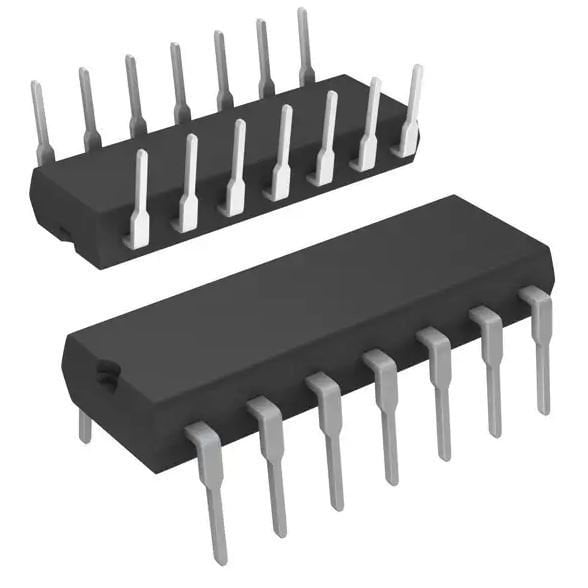

74HC132 Dörtlü 2 Girişli Schmitt Trigger NAND Kapı Entegresi Dip-14
74HC132 Dörtlü 2 Girişli Schmitt Trigger NAND Kapı Entegresi – DIP-14
74HC132, yüksek hızlı CMOS (HC) teknolojisiyle üretilmiş, içerisinde dört adet bağımsız 2 girişli NAND kapısı bulunan bir lojik kapı entegresidir. Her kapı pozitif lojikte Y = (A · B)' fonksiyonunu gerçekleştirir. Girişlerdeki Schmitt Trigger yapısı (histerezis) sayesinde yavaş değişen veya gürültülü sinyaller temiz dijital seviyelere dönüştürülür.
2V – 6V arası geniş çalışma voltajı ve düşük güç tüketimi sayesinde 3.3V ve 5V mikrodenetleyici projeleri, dijital kontrol devreleri ve eğitim setlerinde rahatlıkla kullanılabilir. DIP-14 paketi breadboard ve delikli PCB montajına uygundur.
Öne Çıkan Özellikler
- Dört adet bağımsız 2 girişli NAND kapısı
- Tamponlu (buffered) girişler
- 2V – 6V geniş çalışma voltaj aralığı
- 10 LSTTL yüke kadar fan-out
- LSTTL entegrelere göre belirgin şekilde düşük güç tüketimi (CMOS)
- Schmitt Trigger girişler (histerezis: tipik 0.9V @ VCC=4.5V)
- DIP-14 THT paket (breadboard uyumlu)
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | 74HC132 |
| Fonksiyon | Quad 2-Input NAND Gate with Schmitt-Trigger Inputs |
| Kapı Sayısı | 4 (her biri 2 girişli) |
| Lojik Fonksiyon | Y = (A · B)' |
| Lojik Ailesi | HC (Yüksek Hızlı CMOS) |
| Çalışma Voltajı (VCC) | 2V – 6V |
| Histerezis (VT+ − VT−) | Tipik 0.9V @ VCC=4.5V |
| Fan-out | 10 LSTTL yük |
| Çalışma Sıcaklığı | -40°C ~ +85°C (SN74HC serisi) |
| Paket Tipi | DIP-14 |
Kullanım Alanları
- S-R latch (mandal) devreleri
- Alarm / müdahale (tamper) algılama devreleri
- Gürültülü sinyallerin temizlenmesi
- Buton / anahtar sinyal koşullandırma
- Dijital lojik ve kontrol devreleri
- Hobi elektroniği projeleri
Not: Kullanılmayan girişler boşta bırakılmamalı, VCC veya GND'ye bağlanmalıdır. Teknik değerler TI SN74HC serisi datasheet'ine göredir; farklı üreticiye ait entegrelerde sıcaklık aralığı gibi değerler değişebilir.
