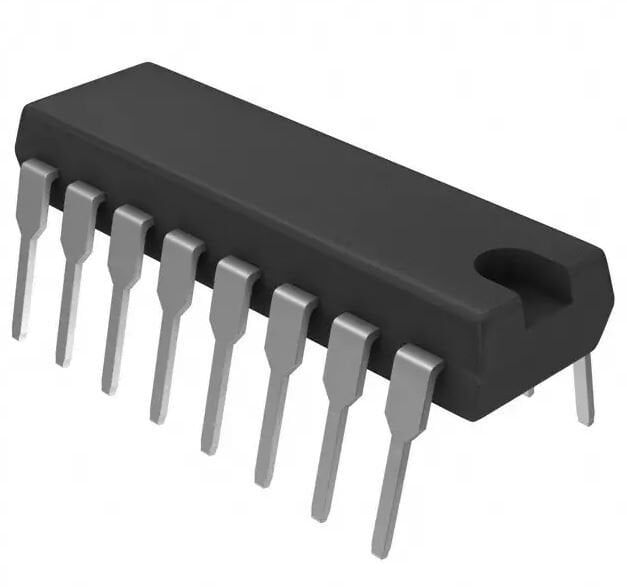

74HC137 3-8 Adres Mandallı Dekoder-Demultiplexer Entegresi Dip-16
74HC137 3'ten 8'e Adres Mandallı Dekoder / Demultiplexer Entegresi – DIP-16
74HC137, yüksek hızlı CMOS (HC) teknolojisiyle üretilmiş, adres mandallı (address latch) 3 hattan 8 hatta dekoder / demultiplexer entegresidir. A0, A1 ve A2 seçim girişlerine uygulanan 3 bitlik kod çözülerek 8 çıkıştan biri aktif LOW yapılır (tersleyen çıkışlar).
Seçim girişleri, aktif HIGH Latch Enable (LE) sinyaliyle mandallanarak çıkışlar adres değişimlerinden yalıtılabilir; LE LOW iken entegre normal bir 1-of-8 dekoder gibi çalışır. İki Output Enable girişi (OE0, OE1) kaskad bağlantı ve demultiplexing işlemini kolaylaştırır. Bellek adres çözme ve veri yönlendirme uygulamaları için uygundur.
Öne Çıkan Özellikler
- 3 hattan 8 hatta dekoder / demultiplexer
- Aktif LOW çıkışlar (seçilen çıkış LOW olur)
- Dahili 3 bit adres mandalı (LE girişi)
- Kaskadı kolaylaştıran 2 enable girişi (OE0, OE1)
- Tipik yayılım gecikmesi 15 ns (VCC=5V, CL=15pF)
- Fan-out: 10 LSTTL yük (standart çıkış)
- 2V – 6V çalışma voltaj aralığı
- -55°C ~ +125°C geniş çalışma sıcaklığı
- DIP-16 THT paket
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | 74HC137 |
| Fonksiyon | 3-to-8 Line Decoder / Demultiplexer with Address Latches (inverting) |
| Adres Girişleri | A0, A1, A2 |
| Adres Mandalı | LE (Latch Enable) |
| Çıkışlar | Y0 – Y7 (aktif LOW) |
| Enable Girişleri | OE0 (aktif HIGH), OE1 (aktif LOW) |
| Lojik Ailesi | HC (Yüksek Hızlı CMOS) |
| Çalışma Voltajı (VCC) | 2V – 6V |
| Yayılım Gecikmesi | Tipik 15 ns @ 5V; maks. 36 ns @ 4.5V, 50pF |
| Fan-out | 10 LSTTL yük |
| Çalışma Sıcaklığı | -55°C ~ +125°C |
| Paket Tipi | DIP-16 |
Kullanım Alanları
- Bellek ve çevre birimi adres çözme
- G/Ç port seçimi
- Veri yönlendirme (demultiplexing)
- Adres mandallı mikroişlemci veri yollarında kod çözme
- Mikrodenetleyici çıkış genişletme
- Dijital elektronik eğitim projeleri
Not: 74HC137'de çıkışlar aktif LOW'dur; aktif HIGH çıkışlı versiyonu 74HC237'dir. Teknik değerler TI CD74HC137 (SCHS146F) datasheet'ine göredir; farklı üreticiye ait entegrelerde değerler değişebilir.
