Stok Kodu : 263.02.05

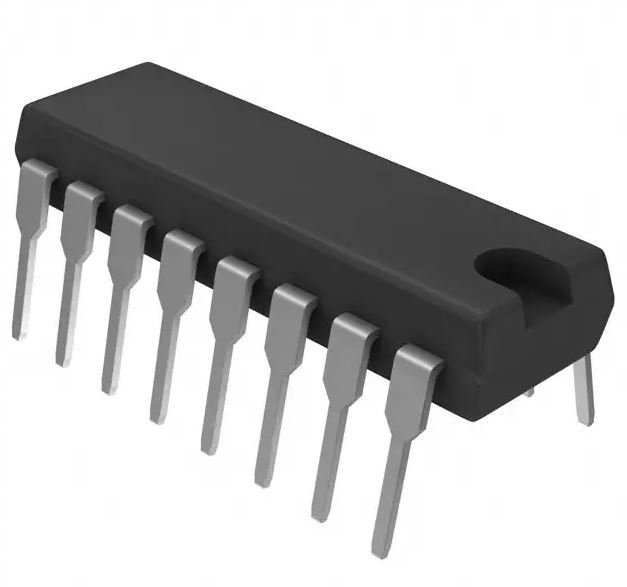

74HC138 3-8 Dekoder-Demultiplexer Entegresi Dip-16
12,07 TL
74HC138 3'ten 8'e Dekoder / Demultiplexer Entegresi – DIP-16
74HC138, yüksek hızlı CMOS (HC) teknolojisiyle üretilmiş 3 hattan 8 hatta dekoder / demultiplexer entegresidir. A, B ve C adres girişlerine uygulanan 3 bitlik kod çözülerek 8 çıkıştan biri aktif LOW yapılır. Üç enable girişi sayesinde kaskad bağlantı ve veri alma kolaylaşır.
Çok kısa yayılım gecikmesi gerektiren yüksek performanslı bellek adres çözme ve veri yönlendirme uygulamaları için tasarlanmıştır. Düşük güç tüketimi ve 2V – 6V çalışma aralığı ile mikrodenetleyici projelerinde de sıkça kullanılır.
Öne Çıkan Özellikler
- 3 hattan 8 hatta dekoder / demultiplexer
- Aktif LOW çıkışlar (seçilen çıkış LOW olur)
- Kaskad bağlantıyı kolaylaştıran 3 enable girişi
- Tipik yayılım gecikmesi 15 ns
- ±4 mA çıkış sürme (5V'ta), 10 LSTTL yüke kadar
- Düşük güç tüketimi: maks. 80 µA ICC
- Düşük giriş akımı: maks. 1 µA
- 2V – 6V geniş çalışma voltaj aralığı
- DIP-16 THT paket
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | 74HC138 |
| Fonksiyon | 3-Line to 8-Line Decoder / Demultiplexer |
| Adres Girişleri | A, B, C |
| Çıkışlar | Y0 – Y7 (aktif LOW) |
| Enable Girişleri | G1, G2A, G2B |
| Lojik Ailesi | HC (Yüksek Hızlı CMOS) |
| Çalışma Voltajı (VCC) | 2V – 6V |
| Yayılım Gecikmesi | Tipik 15 ns |
| Çıkış Akımı | ±4 mA @ 5V |
| Çalışma Sıcaklığı | -40°C ~ +85°C (SN74HC138) |
| Paket Tipi | DIP-16 |
Kullanım Alanları
- Bellek ve çevre birimi adres çözme
- Veri yönlendirme (demultiplexing)
- LED ve gösterge tarama devreleri
- Mikrodenetleyici çıkış genişletme
- Endüstriyel ve bina otomasyonu devreleri
- Dijital elektronik eğitim projeleri
Not: Teknik değerler TI SN74HC138 datasheet'ine göredir; farklı üreticiye ait entegrelerde sıcaklık aralığı gibi değerler değişebilir.
