Stok Kodu : 263.01.07

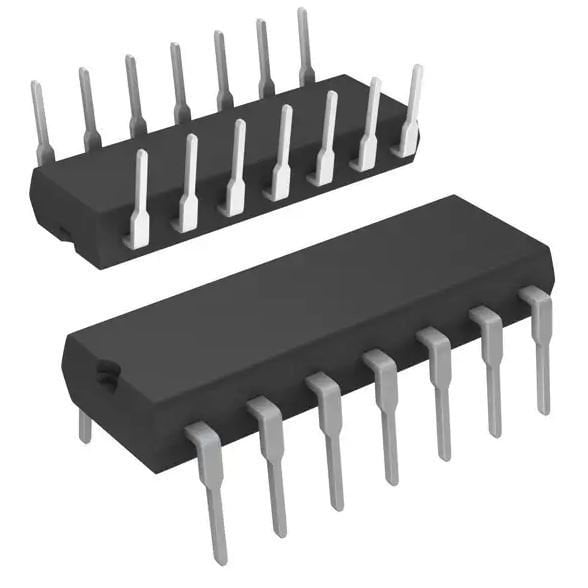

74HC14 Hex Inverting Schmitt Trigger
11,37 TL
74HC14 Hex Inverting Schmitt Trigger – DIP14
74HC14, CMOS tabanlı yüksek hızlı bir 6’lı tersleyici (hex inverter) entegresidir. Her bir giriş, Schmitt Trigger yapısına sahiptir; bu sayede yavaş değişen, gürültülü veya kararsız sinyaller temiz, keskin dijital sinyallere dönüştürülür. Mikrodenetleyici giriş temizleme, sensör debouncing, kare dalga üretme, RC osilatör devreleri ve sinyal şekillendirme uygulamalarında yaygın olarak kullanılır. Geniş besleme aralığı ve yüksek gürültü bağışıklığı sayesinde güvenilir bir lojik kapı çözümüdür.
Öne Çıkan Özellikler
- 6 adet bağımsız Schmitt Trigger girişli inverter kapısı
- Yavaş veya gürültülü sinyalleri kararlı dijital seviyeye dönüştürme
- Yüksek gürültü bağışıklığı
- Geniş çalışma voltaj aralığı: 2V – 6V
- Düşük güç tüketen CMOS yapı
- -40°C ile +125°C geniş çalışma sıcaklığı
- TTL/CMOS uyumlu giriş seviyeleri (HCT serisinde TTL uyumlu)
- Histerezisli giriş yapısı ile hızlı ve kararlı değişim
- DIP14 THT paket ile breadboard uyumu
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Entegre Tipi | Hex Inverting Schmitt Trigger |
| Paket | DIP-14 (THT) |
| Besleme Gerilimi (VCC) | 2.0V – 6.0V |
| Giriş Histerezisi | VCC’ye bağlı olarak 0.4V – 1.6V |
| Propagation Delay | 15–25 ns @ 4.5V |
| Giriş Akımı | ±0.1 µA (typ) |
| Çıkış Yapısı | Dijital inverter, CMOS çıkış |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
Kullanım Alanları
- Mikrodenetleyici giriş temizleme (debounce)
- Sinyal şekillendirme devreleri
- RC osilatör ve kare dalga üreticiler
- Sensör çıkış stabilizasyonu
- Dijital filtreleme ve trigger devreleri
- Analogdan dijitale geçiş uygulamaları
- Genel lojik inverter ihtiyaçları
74HC14, Schmitt-trigger giriş yapısı sayesinde düşük seviyeli veya gürültülü sinyallerin güvenilir dijital seviyelere dönüştürülmesi gereken tüm projelerde ideal bir çözümdür.
