Stok Kodu : 263.08.03

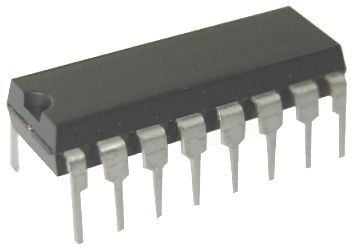

74HC148 Entegre Dip 16 8-Line to 3-Line Priority Encoders
18,09 TL
74HC148 Entegre DIP-16 – 8-Line to 3-Line Priority Encoder
74HC148, sekiz adet aktif düşük girişten üç bitlik ikili (binary) kod üreten, yüksek performanslı bir öncelikli kodlayıcı (priority encoder) entegresidir. Aktif düşük giriş yapısı ve en yüksek numaralı aktif girişe öncelik tanıma özelliği sayesinde veri seçme, buton okuma, adresleme ve çoklu giriş kontrolü gibi pek çok dijital devrede kullanılır. DIP-16 paket yapısı sayesinde breadboard ve delikli PCB projeleri için son derece uygundur.
Öne Çıkan Özellikler
- 8 girişten 3-bit binary çıkış üretir
- Priority encoder yapısı (en yüksek numaralı aktif giriş önceliklidir)
- Aktif düşük giriş ve çıkış mantığı
- 2V – 6V geniş çalışma gerilimi
- TTL/LSTTL yükleri sürme kapasitesi
- Düşük güç tüketimi (80 µA max)
- Kaskad bağlantı için EI ve EO pinleri
- DIP-16 THT paket – prototipleme için ideal
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Entegre Tipi | 8-Line to 3-Line Priority Encoder |
| Çalışma Gerilimi | 2V – 6V |
| Tipik Gecikme Süresi (tpd) | 16 ns |
| Giriş Akımı | 1 µA max |
| Çıkış Akımı | ±4 mA (5V) |
| Güç Tüketimi | 80 µA max |
| Paket Tipi | DIP-16 |
| Montaj Tipi | THT |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Girişler | 0–7 (Aktif düşük) |
| Çıkışlar | A0, A1, A2 (Binary output) |
| Kontrol Pinleri | EI (Enable Input), EO (Enable Output), GS (Group Select) |
Kullanım Alanları
- Buton / tuş takımı tarama sistemleri
- Veri seçici ve kod dönüştürücü devreler
- Adresleme uygulamaları
- Çoklu giriş yönetimi
- Mikrodenetleyici / FPGA giriş genişletme
- 16 veya daha fazla giriş için kaskad encoder yapıları
74HC148 entegresi; düşük güç tüketimi, hızlı tepki süresi ve önceliklendirme algoritması sayesinde sayısal kontrol devrelerinde sıkça kullanılan güvenilir bir encoder çözümüdür.
