Stok Kodu : 263.08.05

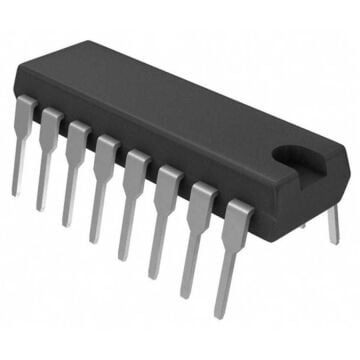

74HC157 Multiplexer - Demultiplexer Entegresi Dip 16
18,61 TL
74HC157 Multiplexer – Demultiplexer Entegresi (DIP-16)
74HC157, dört bağımsız 2:1 multiplexer hattına sahip, yüksek hızlı CMOS veri seçme entegresidir. Tek bir seçim hattı (S) kullanarak A veya B giriş gruplarından birini çıkışa yönlendirir. Aktif düşük enable (E̅) girişine sahiptir ve bu pin HIGH olduğunda tüm çıkışlar HIGH seviyesine zorlanır. DIP-16 kılıf yapısı sayesinde breadboard ve THT PCB projelerinde kolay kullanım sunar.
Öne Çıkan Özellikler
- Quad 2:1 veri seçici (4 adet 2 girişli multiplexer)
- Ortak seçim hattı ile tek noktadan yönlendirme
- Aktif düşük Enable girişi (E̅)
- TTL uyumlu giriş seviyeleri
- Düşük güç tüketimli CMOS teknoloji
- Non-inverting çıkış yapısı
- 2.0V – 6.0V geniş çalışma gerilimi
- Yüksek hız: tipik 13ns yayılma gecikmesi
- DIP-16 THT paket – kolay prototipleme
- -40°C ile +125°C arası çalışma sıcaklığı
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Model | 74HC157N |
| Fonksiyon | Quad 2-input Multiplexer (4 × 2:1) |
| Çalışma Voltajı (Vcc) | 2.0V – 6.0V |
| Giriş Yüksek Seviyesi (VIH) | 2V: 1.5V / 4.5V: 3.15V / 6V: 4.2V |
| Giriş Düşük Seviyesi (VIL) | 2V: 0.5V / 4.5V: 1.35V / 6V: 1.8V |
| Enable Girişi | E̅ (Aktif LOW) |
| Seçim Hattı | S |
| Giriş Grupları | A0–A3 ve B0–B3 |
| Yayılma Gecikmesi (tpd) | 13ns (typ) @ 5V |
| Çıkış Akımı | ±25 mA (maks.) |
| Paket | DIP-16 (THT) |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
Kullanım Alanları
- Dijital veri seçme ve yönlendirme devreleri
- Bus (veri yolu) anahtarlama
- Mikrodenetleyici giriş/çıkış yönlendirme
- Fonksiyon seçici lojik devreleri
- Elektronik eğitim ve laboratuvar uygulamaları
- FPGA – MCU arayüz tasarımları
- Robotik ve kontrol sistemleri
- Arduino ve benzeri geliştirme kartları için veri yönlendirme
- Çoklu sensör veya modül seçme devreleri
74HC157, yüksek hız, düşük güç tüketimi ve kompakt quad multiplexer mimarisi sayesinde dijital veri kontrol devrelerinde güvenilir ve pratik bir çözüm sunar.
