Stok Kodu : 263.08.07

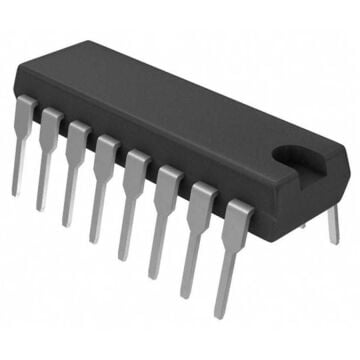

74HC161 Sayıcı Entegresi Dip 16
18,48 TL
74HC161 Sayıcı Entegresi DIP-16 | 4 Bit Senkron Binary Counter
74HC161, yüksek hızlı CMOS teknoloji ile üretilmiş, 4 bitlik senkron çalışan bir binary sayıcı entegresidir. Clock sinyalinin pozitif kenarında sayım yapar ve tüm flip-flop’lar aynı anda tetiklenir. Paralel yükleme (preset) özelliği sayesinde D0–D3 girişlerine verilen değer tek clock darbesi ile sayaca aktarılabilir. Asenkron reset (MR) pini LOW seviyesine çekildiğinde sayaç anında sıfırlanır.
CEP ve CET girişleri aktif olduğunda sayım devam eder, herhangi biri LOW olduğunda sayıcı durur. Terminal Count (TC) çıkışı, sayaç 1111 (15) değerine ulaştığında HIGH olur ve kaskad kullanım için uygundur.
Öne Çıkan Özellikler
- 4 bitlik senkron binary sayıcı
- Pozitif kenar tetiklemeli clock
- Paralel yükleme (Preset) özelliği
- Asenkron master reset (MR)
- CEP ve CET ile sayma kontrolü
- Terminal Count (TC) çıkışı ile kaskad bağlantı desteği
- 2V – 6V geniş besleme aralığı
- CMOS düşük güç tüketimi
- TTL seviyeleri ile uyumlu girişler
- DIP-16 THT paket
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Entegre Tipi | 4 Bit Synchronous Binary Counter |
| Çalışma Gerilimi (Vcc) | 2.0V – 6.0V |
| Clock Türü | Pozitif kenar tetiklemeli |
| Paralel Veri Girişleri | D0, D1, D2, D3 |
| Çıkışlar | Q0, Q1, Q2, Q3 |
| Sayma Etkinleştirme | CEP, CET |
| Asenkron Reset | MR (Active LOW) |
| Terminal Count | TC (Active HIGH) |
| Maksimum Sayma Frekansı | 40 MHz @ Vcc=4.5V |
| Paket | DIP-16 (THT) |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
Kullanım Alanları
- Dijital sayaç devreleri
- Zamanlayıcı (timer) uygulamaları
- Clock bölücü devreler
- Çok bitli sayaç sistemleri (kaskad kullanım)
- Mikrodenetleyici destek devreleri
- Encoder sayma devreleri
- Dijital kontrol ve otomasyon projeleri
- FPGA / CPLD tabanlı sayaç uygulamaları
74HC161, senkron çalışma yapısı, yüksek hız desteği ve preset fonksiyonu ile karmaşık sayaç devreleri için güçlü ve güvenilir bir çözümdür.
