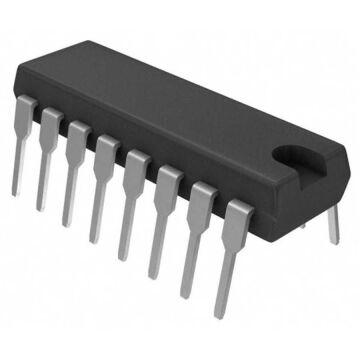

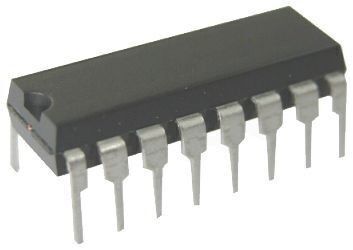

74HC163 4 Bitlik Senkron İkili Sayıcı Entegresi Dip 16
74HC163 4 Bitlik Senkron Binary Sayıcı Entegresi – DIP16
74HC163, yüksek hızlı CMOS teknoloji ile üretilmiş, 4 bitlik senkron ikili (binary) sayıcı entegresidir. Clock sinyalinin pozitif kenarında sayım yapar ve tüm flip-flop’lar eşzamanlı tetiklenir. Paralel yükleme (Preset) özelliği sayesinde D0–D3 girişlerinden verilen değer tek clock darbesiyle sayaca aktarılabilir. Senkron reset (MR), saymayı clock ile birlikte sıfırlar ve kararlı çalışmayı garanti eder. CEP ve CET girişleri aktif olduğunda sayma devam eder; herhangi biri LOW seviyesine çekildiğinde sayıcı durur. TC (Terminal Count) çıkışı, sayaç 1111 (15) olduğunda HIGH olur ve kaskad yapılar için kullanılır.
Öne Çıkan Özellikler
- 4 bitlik senkron çalışan binary counter
- Pozitif kenar tetiklemeli clock (CP)
- Senkron master reset (MR)
- Parallel Load (PE) ile D0–D3'ten veri yükleme
- CEP ve CET ile sayma kontrolü
- TC çıkışı ile kaskad bağlantı desteği
- TTL/CMOS uyumlu giriş seviyeleri (HCT/HC serisi)
- 2V – 6V geniş çalışma voltaj aralığı
- Düşük güç tüketen CMOS yapısı
- -40°C ~ +125°C çalışma sıcaklığı
- DIP-16 THT paket
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Entegre Tipi | 4 Bit Synchronous Binary Counter |
| Paket | DIP-16 (THT) |
| Clock | Pozitif kenar tetiklemeli |
| Paralel Veri Girişi | D0, D1, D2, D3 |
| Çıkışlar | Q0, Q1, Q2, Q3 |
| Kontrol Girişleri | CEP, CET, PE, MR |
| Terminal Count | TC (Active HIGH) |
| Çalışma Voltajı (VCC) | 2.0V – 6.0V (HC) |
| Maks. Sayma Frekansı | 55 MHz @ VCC=6V (HC) |
| Giriş Seviyeleri | CMOS / TTL uyumlu |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
Kullanım Alanları
- Dijital sayaç devreleri
- Frekans bölücü devreler
- Zamanlama ve clock kontrol devreleri
- Kaskad çok bitli sayaç yapıları
- Dijital kontrol ve otomasyon projeleri
- Mikrodenetleyici dışı sayıcı devreleri
- FPGA / CPLD eğitim ve prototip uygulamaları
74HC163, senkron çalışma yapısı, preset ve kontrol girişleriyle modern dijital sistemlerde sık tercih edilen, kararlı ve hızlı bir 4 bit sayıcı çözümüdür.
