Stok Kodu : 263.08.04

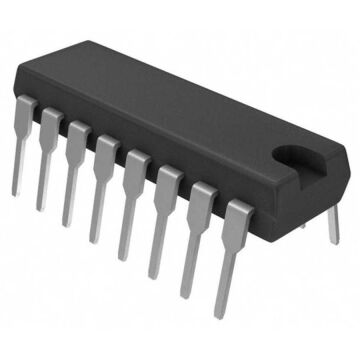

74HC193 Sayıcı Entegresi Dip 16
20,06 TL
74HC193 Sayıcı Entegresi DIP-16 – 4 Bit Synchronous Up/Down Counter
74HC193, yüksek hızlı CMOS teknolojiye sahip, önceden yüklenebilir (presettable) ve senkron çalışan 4-bit binary up/down (yukarı/aşağı) sayıcı entegresidir. Ayrı clock girişleri (CPU – count up, CPD – count down), asenkron reset (MR) ve asenkron paralel yükleme (PL) özellikleri sayesinde çok yönlü bir sayıcı olarak kullanılır. Verilen paralel veri girişleri (D0–D3) PL pini LOW yapıldığında doğrudan çıkışlara yüklenir. MR pini HIGH olduğunda sayaç komple sıfırlanır.
Öne Çıkan Özellikler
- Senkron çalışan 4-bit binary up/down sayıcı
- Asenkron paralel yükleme (PL)
- Asenkron master reset (MR)
- Ayrı clock girişleri (CPU / CPD)
- Terminal Count çıkışları (TCU ve TCD)
- TCU: En yüksek değer 15’te LOW olur
- TCD: Sıfır değerinde LOW olur
- Kaskatlanabilir yapı — birden çok sayaç seri bağlanabilir
- TTL uyumlu giriş seviyeleri
- DIP-16 THT paket
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Entegre Tipi | 4-Bit Synchronous Up/Down Counter |
| Sayma Yönü | Up / Down (CPU / CPD clock girişleriyle) |
| Paralel Veri Yükleme | Evet (PL – Active LOW) |
| Asenkron Reset | MR – Active HIGH |
| Çalışma Voltajı | 2V – 6V |
| Maks. Clock Frekansı | 45 MHz (typ – HC) |
| Çıkışlar | Q0, Q1, Q2, Q3 (4-bit) |
| Terminal Çıkışları | TCU (Up Carry), TCD (Down Borrow) |
| Clock Girişleri | CPU (Up), CPD (Down) |
| Veri Girişleri | D0 – D3 |
| Paket | DIP-16 |
| Montaj Tipi | THT |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
Kullanım Alanları
- Dijital sayaç devreleri
- Zamanlayıcı ve frekans bölücü uygulamaları
- Up/Down kontrol devreleri
- Encoder çıkışlarının sayılması
- Mikrodenetleyici projelerinde sayma fonksiyonları
- Çoklu sayaç kaskad yapıları
74HC193, reversible (up/down) yapısı, paralel yükleme özelliği ve yüksek hızlı sayma kabiliyeti ile dijital elektronik ve kontrol sistemlerinde sık kullanılan güvenilir bir sayaç entegresidir.
