Stok Kodu : 263.08.06

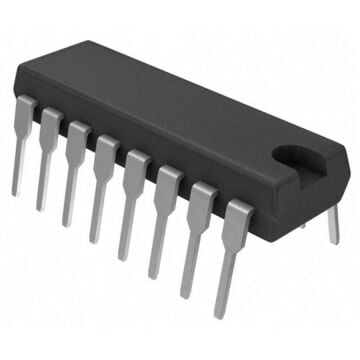

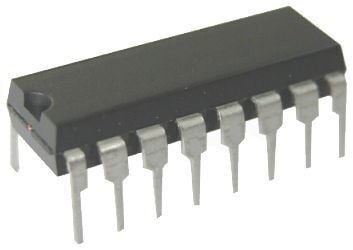

74HC283 4 Bitlik Binary Tam Toplayıcı Entegresi Dip 16
28,43 TL
74HC283 4 Bitlik Binary Tam Toplayıcı Entegresi DIP-16
74HC283, iki adet 4 bitlik binary sayıyı (A1–A4 ve B1–B4) ve isteğe bağlı taşıma girişini (CIN) toplayarak 4 bitlik toplam çıkışı (S1–S4) ve taşıma çıkışını (COUT) üreten yüksek hızlı CMOS tam toplayıcı entegresidir. Hızlı iç taşıma (look-ahead carry) yapısı sayesinde zincirleme kullanıma uygundur ve çok bitli aritmetik devrelerin kurulmasında sıkça tercih edilir. DIP-16 kılıfı ile breadboard ve THT PCB projeleri için idealdir.
Öne Çıkan Özellikler
- 4 bitlik binary tam toplayıcı fonksiyonu
- İki 4 bitlik giriş (A ve B) ve taşıma girişi (CIN)
- 4 bit toplam çıkışı (S1–S4) ve taşıma çıkışı (COUT)
- Hızlı iç taşıma (fast carry) yapısı ile kaskad bağlanabilir
- Hem pozitif lojik (aktif HIGH) hem negatif lojik (aktif LOW) ile uyumlu kullanım
- Yüksek hızlı CMOS teknoloji, düşük güç tüketimi
- TTL/LSTTL ile pin uyumlu
- 2V – 6V geniş çalışma gerilim aralığı
- -40°C ile +125°C arasında çalışma sıcaklığı
- DIP-16 THT paket seçeneği (74HC283N)
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Entegre Tipi | 4-bit binary full adder (tam toplayıcı) |
| Girişler | A1–A4, B1–B4, CIN |
| Çıkışlar | S1–S4 (toplam), COUT (taşıma) |
| Çalışma Gerilimi (VCC) | 2.0 V – 6.0 V |
| Tipik Gecikme (CIN → S1) | 16 ns @ VCC = 5 V, CL = 15 pF |
| Tipik Gecikme (CIN → COUT) | 20 ns @ VCC = 5 V, CL = 15 pF |
| Güç Tüketim Kapasitansı (CPD) | 88 pF (tipik) |
| Maks. Çıkış Akımı | ±25 mA |
| Giriş Kapasitansı | 3.5 pF (tipik) |
| Paket | DIP-16 (300 mil, THT) |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
Kullanım Alanları
- Dijital toplama ve aritmetik devreleri
- Çok bitli binary toplama işlemleri (kaskad bağlama ile)
- Mikrodenetleyici ve FPGA tabanlı aritmetik birimler
- Sayma ve ölçüm sistemlerinde toplama modülleri
- ALU (Aritmetik Lojik Birim) tasarımları
- Dijital elektronik eğitim ve laboratuvar uygulamaları
