Stok Kodu : 263.01.09

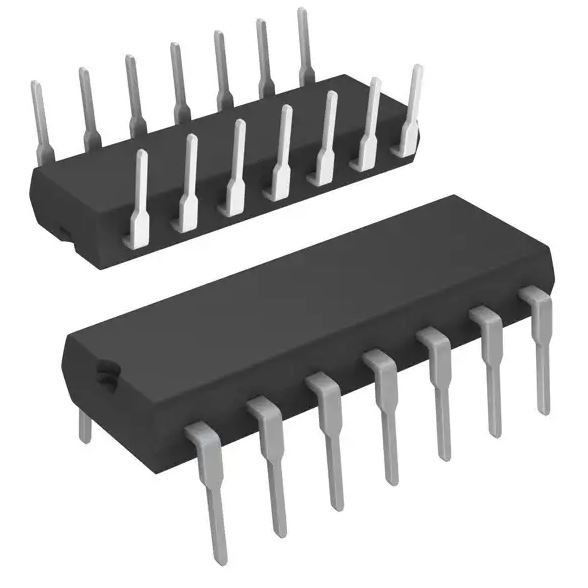

74HC74 Çift D Tipi Flip-Flop Entegresi Dip-14
10,26 TL
74HC74 Çift D Tipi Flip-Flop Entegresi – DIP-14
74HC74, yüksek hızlı CMOS (HC) teknolojisiyle üretilmiş, içerisinde iki adet bağımsız, pozitif kenar tetiklemeli D tipi flip-flop bulunan bir entegredir. Her flip-flop'un kendine ait asenkron Preset (PRE) ve Clear (CLR) girişleri vardır; D girişindeki veri, clock sinyalinin yükselen kenarında Q çıkışına aktarılır.
2V – 6V arası geniş çalışma voltajı ve düşük güç tüketimi sayesinde frekans bölücü, veri saklama (latch/register) ve toggle devrelerinde yaygın olarak kullanılır. DIP-14 paketi breadboard ve delikli PCB montajına uygundur.
Öne Çıkan Özellikler
- İki adet bağımsız D tipi flip-flop
- Pozitif kenar tetiklemeli clock (CLK)
- Asenkron Preset (PRE) ve Clear (CLR) girişleri
- Q ve Q' (tümleyen) çıkışlar
- Tamponlu (buffered) girişler
- 2V – 6V geniş çalışma voltaj aralığı
- 10 LSTTL yüke kadar fan-out
- Düşük güç tüketen CMOS yapı
- DIP-14 THT paket (breadboard uyumlu)
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | 74HC74 |
| Fonksiyon | Dual D-Type Positive-Edge-Triggered Flip-Flop |
| Flip-Flop Sayısı | 2 |
| Tetikleme | Pozitif (yükselen) kenar |
| Kontrol Girişleri | PRE (Preset), CLR (Clear) – asenkron |
| Çıkışlar | Q, Q' |
| Lojik Ailesi | HC (Yüksek Hızlı CMOS) |
| Çalışma Voltajı (VCC) | 2V – 6V |
| Maks. Clock Frekansı (fmax) | Tipik 50 MHz @ VCC=4.5V |
| Fan-out | 10 LSTTL yük |
| Çalışma Sıcaklığı | -40°C ~ +85°C (SN74HC serisi) |
| Paket Tipi | DIP-14 |
Kullanım Alanları
- Clock sinyalini 2'ye veya 4'e bölme
- Anlık butonu toggle (aç/kapa) anahtara dönüştürme
- Veri saklama ve kaydırma (shift) devreleri
- Senkronizasyon ve zamanlama devreleri
- Dijital sayıcı ve kontrol devreleri
- Lojik eğitim ve deney setleri
Not: Teknik değerler TI SN74HC74 datasheet'ine göredir; farklı üreticiye ait entegrelerde sıcaklık aralığı gibi değerler değişebilir.
