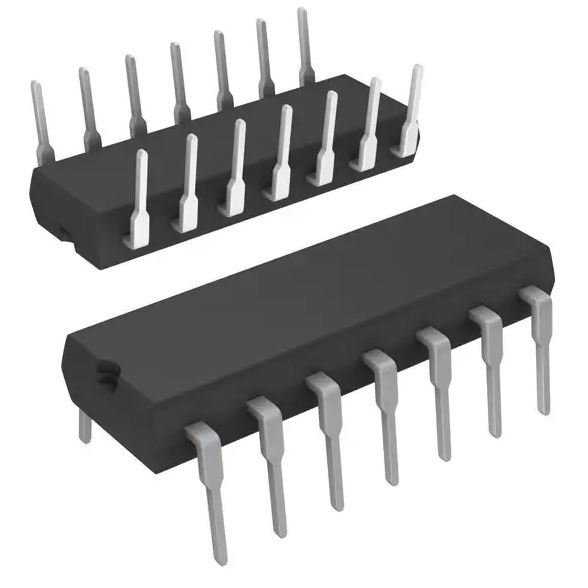

74HC86 Dörtlü 2 Girişli XOR Kapı Entegresi Dip-14
18,11 TL
74HC86 Dörtlü 2 Girişli XOR Kapı Entegresi – DIP-14
74HC86, yüksek hızlı CMOS (HC) teknolojisiyle üretilmiş, içerisinde dört adet bağımsız 2 girişli XOR kapısı bulunan bir lojik kapı entegresidir. Her kapı pozitif lojikte Y = A ⊕ B fonksiyonunu gerçekleştirir.
2V – 6V arası geniş çalışma voltajı ve düşük güç tüketimi sayesinde 3.3V ve 5V mikrodenetleyici projeleri, dijital kontrol devreleri ve eğitim setlerinde rahatlıkla kullanılabilir. DIP-14 paketi breadboard ve delikli PCB montajına uygundur.
Öne Çıkan Özellikler
- Dört adet bağımsız 2 girişli XOR kapısı
- Tamponlu (buffered) girişler
- 2V – 6V geniş çalışma voltaj aralığı
- 10 LSTTL yüke kadar fan-out
- LSTTL entegrelere göre belirgin şekilde düşük güç tüketimi (CMOS)
- DIP-14 THT paket (breadboard uyumlu)
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | 74HC86 |
| Fonksiyon | Quad 2-Input XOR (Exclusive-OR) Gate |
| Kapı Sayısı | 4 (her biri 2 girişli) |
| Lojik Fonksiyon | Y = A ⊕ B |
| Lojik Ailesi | HC (Yüksek Hızlı CMOS) |
| Çalışma Voltajı (VCC) | 2V – 6V |
| Fan-out | 10 LSTTL yük |
| Çalışma Sıcaklığı | -40°C ~ +85°C (SN74HC serisi) |
| Paket Tipi | DIP-14 |
Kullanım Alanları
- Giriş sinyalleri arasındaki faz farkını algılama
- Seçilebilir inverter / buffer devreleri
- Toplayıcı (adder) ve parite (eşlik) devreleri
- Dijital lojik ve kontrol devreleri
- Lojik kapı eğitim ve deney setleri
- Hobi elektroniği projeleri
Not: Kullanılmayan girişler boşta bırakılmamalı, VCC veya GND'ye bağlanmalıdır. Teknik değerler TI SN74HC serisi datasheet'ine göredir; farklı üreticiye ait entegrelerde sıcaklık aralığı gibi değerler değişebilir.
