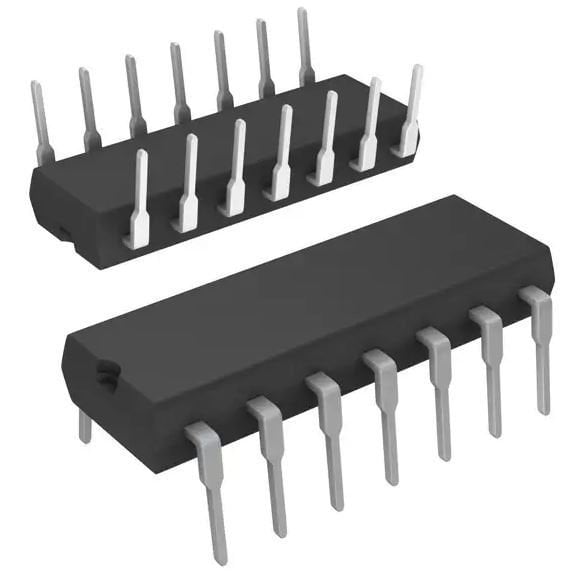

74HC93 4 Bitlik Asenkron İkili Sayıcı Entegresi Dip-14
74HC93 4 Bitlik Asenkron İkili (Ripple) Sayıcı Entegresi – DIP-14
74HC93, yüksek hızlı CMOS (HC) teknolojisiyle üretilmiş 4 bitlik ikili (binary) ripple sayıcı entegresidir. İçerisinde dahili olarak bağlanmış dört flip-flop bulunur; bunlar 2'ye bölen ve 8'e bölen iki ayrı bölüm oluşturur. Her bölümün ayrı clock girişi (CP0 ve CP1) vardır ve sayıcı clock sinyalinin HIGH'dan LOW'a geçişinde (düşen kenar) durum değiştirir.
Bölümler birbirine bağlanarak 2, 8 ve 16'ya bölme yapılabilir. MR1 ve MR2 girişleriyle asenkron reset yapılır. Ripple yapısı nedeniyle çıkışlar aynı anda değişmez; bu yüzden çözülmüş (decode edilmiş) çıkışlar clock veya strobe sinyali olarak kullanılmamalıdır.
Öne Çıkan Özellikler
- 4 bitlik asenkron (ripple) ikili sayıcı
- 2'ye, 8'e ve 16'ya bölme yapılandırması
- Ayrı clock girişleri: CP0 (÷2) ve CP1 (÷8)
- Düşen kenar (HIGH→LOW) tetiklemeli
- Asenkron master reset (MR1, MR2)
- 2V – 6V çalışma voltaj aralığı (HC)
- 10 LSTTL yüke kadar fan-out (standart çıkış)
- -55°C ~ +125°C geniş çalışma sıcaklığı
- DIP-14 THT paket
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | 74HC93 |
| Fonksiyon | 4-Bit Binary Ripple Counter |
| Bölme Oranları | ÷2, ÷8, ÷16 |
| Clock Girişleri | CP0, CP1 (düşen kenar) |
| Reset | MR1, MR2 (asenkron) |
| Çıkışlar | Q0, Q1, Q2, Q3 |
| Lojik Ailesi | HC (Yüksek Hızlı CMOS) |
| Çalışma Voltajı (VCC) | 2V – 6V |
| Maks. Clock Frekansı | Min. 30 MHz @ VCC=4.5V, 25°C |
| Fan-out | 10 LSTTL yük |
| Çalışma Sıcaklığı | -55°C ~ +125°C |
| Paket Tipi | DIP-14 |
Kullanım Alanları
- Frekans bölücü devreler
- Dijital sayaç devreleri
- Clock sinyali türetme
- Zamanlama devreleri
- Dijital elektronik eğitim projeleri
- Hobi elektroniği uygulamaları
Not: 74HC93'te besleme pinleri standart değildir: datasheet'e göre VCC 5. pin, GND 10. pindir. Bağlantı yapmadan önce pin diyagramını kontrol ediniz. Teknik değerler TI CD74HC93 datasheet'ine göredir.
