Stok Kodu : 263.06.09.05

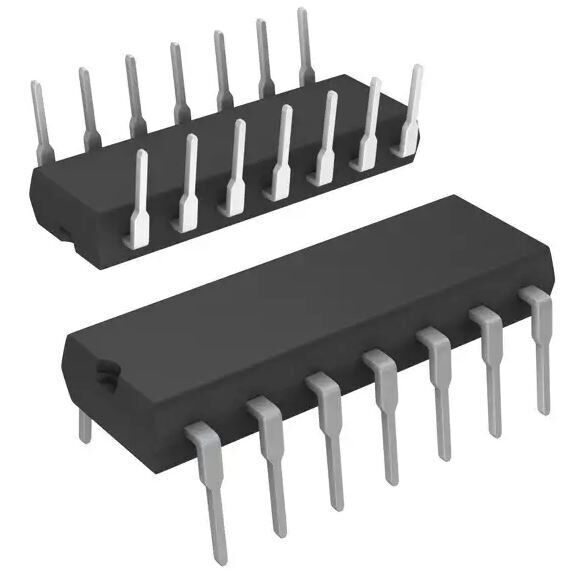

74LS12 3-İnput Nand Entegresi Dip-14
26,40 TL
74LS12 3-Input NAND Entegresi DIP-14
74LS12, TTL (Transistor-Transistor Logic) ailesine ait, üç adet bağımsız 3 girişli NAND kapısı içeren bir lojik entegredir. Açık kolektör (open-collector) çıkış yapısına sahip olması sayesinde kablolu AND / OR uygulamalarında ve harici pull-up direnç kullanılan devrelerde esnek kullanım imkânı sunar.
DIP-14 paket yapısı sayesinde breadboard, deney kartları ve lehimli prototiplerde kolayca kullanılabilir. Eğitim amaçlı lojik devre uygulamalarından endüstriyel kontrol devrelerine kadar geniş bir kullanım alanına sahiptir.
Öne Çıkan Özellikler
- 3 adet bağımsız 3 girişli NAND kapısı
- TTL (74LS serisi) lojik ailesi
- Açık kolektör (Open-Collector) çıkış yapısı
- Kablolu AND / OR uygulamalarına uygun
- 5V TTL sistemlerle tam uyum
- Breadboard ve prototipleme için ideal DIP-14 paket
- Eğitim ve endüstriyel uygulamalara uygun
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | 3-Input NAND Lojik Entegresi |
| Model | 74LS12 |
| Lojik Ailesi | TTL – 74LS Serisi |
| Kapı Sayısı | 3 Adet |
| Giriş Sayısı | Her kapı için 3 giriş |
| Çıkış Tipi | Open-Collector |
| Besleme Gerilimi (Vcc) | 4.75V – 5.25V (Nominal 5V) |
| Düşük Seviye Çıkış Akımı (IOL) | 4 – 8 mA |
| Yüksek Seviye Çıkış | Harici pull-up direnci gerektirir |
| Paket Tipi | DIP-14 |
| Çalışma Sıcaklığı | 0°C ~ +70°C |
Kullanım Alanları
- Dijital lojik devre tasarımları
- Eğitim ve laboratuvar deney setleri
- Kablolu AND / OR lojik uygulamaları
- Zamanlama ve kontrol devreleri
- Endüstriyel TTL tabanlı sistemler
- Retro bilgisayar ve lojik devre projeleri
Not: Açık kolektör çıkış yapısı nedeniyle, çıkıştan lojik “1” alabilmek için harici pull-up direnç kullanılması gerekmektedir. 74LS12 entegresi yalnızca TTL seviye (5V) lojik sistemlerde kullanılmalıdır.
