8 Kanal Lojik Gerilim Seviyesi Dönüştürücü - Logic Level Converter
47,52 TL

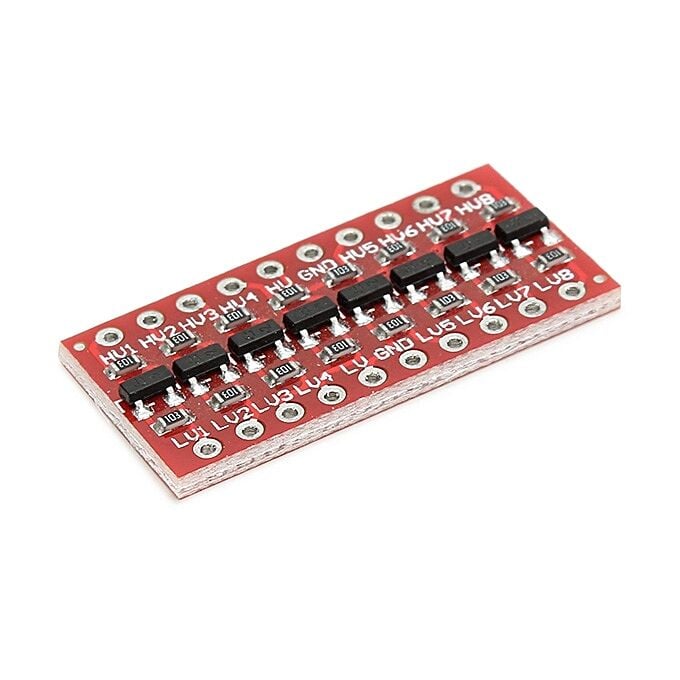

8 Kanal Lojik Gerilim Seviyesi Dönüştürücü – Logic Level Converter
8 Kanal Lojik Gerilim Seviyesi Dönüştürücü, farklı çalışma voltajlarına sahip mikrodenetleyici ve modüllerin güvenli bir şekilde haberleşmesini sağlayan çift yönlü bir seviye dönüştürücüdür. 3.3V ile çalışan cihazları 5V sistemlere bağlarken yaşanan uyumsuzluk sorunlarını ortadan kaldırır.
Bu modül, aynı anda hem 5V → 3.3V hem de 3.3V → 5V dönüşümünü gerçekleştirebilir. Çift yönlü çalışma yapısı sayesinde I2C, SPI, UART gibi haberleşme protokollerinde güvenle kullanılabilir. Ayrıca 2.8V ve 1.8V seviyeleri ile çalışan sistemler için de uygundur.
Öne Çıkan Özellikler
- Çift yönlü mantık seviyesi dönüştürme
- 5V ↔ 3.3V sistemlerle tam uyum
- 2.8V ve 1.8V lojik seviyelerini destekler
- Aynı kanalda güvenli yükseltme ve düşürme
- Toplam 8 kanal (4 yüksek, 4 düşük seviye)
- I2C, SPI, UART ve GPIO hatları için ideal
- Kompakt ve kolay entegre edilebilir tasarım
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | Lojik Gerilim Seviyesi Dönüştürücü |
| Kanal Sayısı | 8 Kanal (Çift Yönlü) |
| Uyumluluk | 5V – 3.3V Sistemler |
| Desteklenen Gerilimler | 5V, 3.3V, 2.8V, 1.8V |
| Yüksek Seviye Girişi | HV (Örn. 5V) |
| Düşük Seviye Girişi | LV (Örn. 3.3V) |
| Topraklama | Ortak GND |
| Bağlantı Pinleri | HV, LV, GND, 4×HV I/O, 4×LV I/O |
| Boyutlar | 28 × 19 mm |
Kullanım Alanları
- Arduino – Raspberry Pi seviye uyumluluğu
- ESP8266 / ESP32 – 5V modül bağlantıları
- I2C, SPI, UART haberleşme devreleri
- GPIO seviye dönüştürme uygulamaları
- Gömülü sistem ve IoT projeleri
- Eğitim ve hobi elektroniği çalışmaları
Not: Modülün doğru çalışması için yüksek ve düşük voltaj taraflarının toprak (GND) hatlarının ortak olması gerekmektedir. HV ve LV pinlerine uygun gerilimler bağlanmadan kullanılmamalıdır.
