Stok Kodu : 153.06.01.02

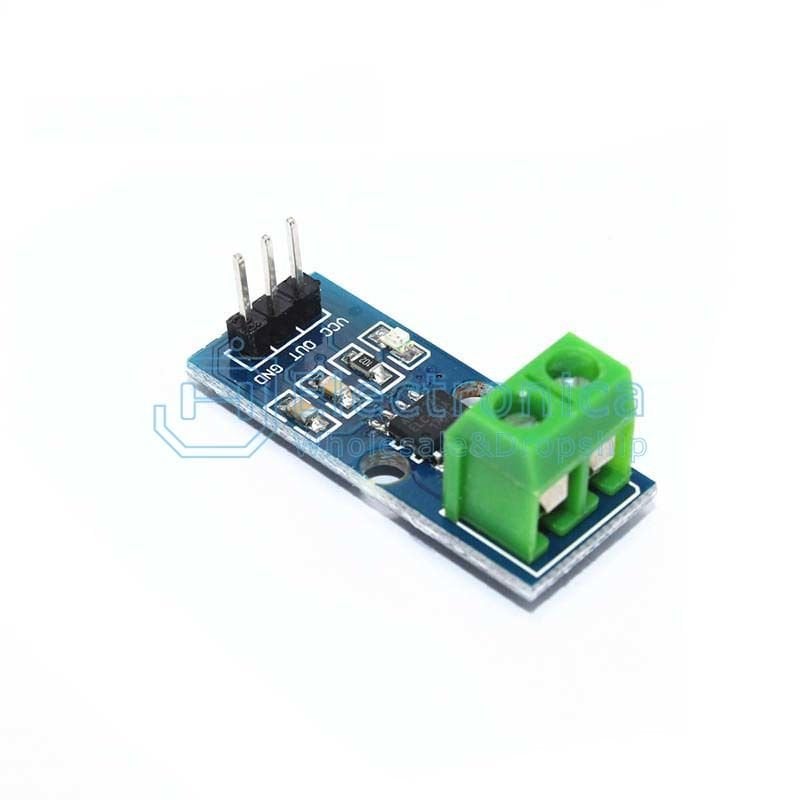

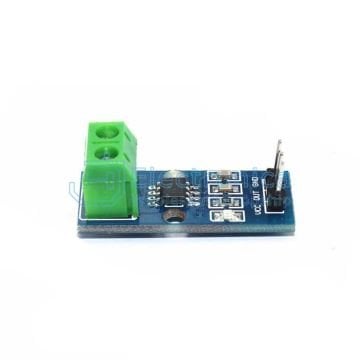

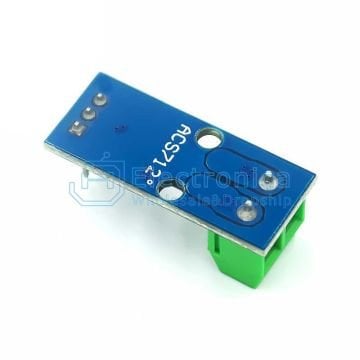

ACS712 Akım Sensörü Modülü AC / DC +20A / -20A
57,68 TL
ACS712 ±20A Akım Sensörü Modülü (AC/DC)
Allegro ACS712 Hall etkili akım sensörü entegresini kullanan bu modül, ±20A aralığındaki AC ve DC akımları ölçerek akımla orantılı bir analog gerilim üretir. Akım yolu ile ölçüm devresi arasında galvanik izolasyon sağladığı için akım hattının herhangi bir noktasına seri bağlanabilir. Çıkış, akım yokken besleme geriliminin yarısında (5 V beslemede yaklaşık 2,5 V) durur ve akımın yönüne göre yükselir ya da düşer; Arduino gibi mikrodenetleyicilerin ADC girişiyle doğrudan okunabilir.
Özellikler
- Çift yönlü (bidirectional) AC/DC akım ölçümü
- 100 mV/A tipik hassasiyet (5 V beslemede)
- Yaklaşık 1,2 mΩ iç iletken direnci sayesinde düşük güç kaybı
- Akım yolu ile sinyal tarafı arasında galvanik izolasyon
- 80 kHz bant genişliği
- Analog gerilim çıkışı, mikrodenetleyiciyle doğrudan kullanım
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Sensör entegresi | Allegro ACS712 |
| Ölçüm aralığı | ±20A |
| Hassasiyet | 100 mV/A (tipik, VCC = 5 V) |
| Sıfır akımda çıkış | VCC × 0,5 (≈ 2,5 V) |
| Besleme gerilimi | 4,5 – 5,5 V (tipik 5 V) |
| Besleme akımı | 10 mA (tipik) |
| Bant genişliği | 80 kHz |
| İç iletken direnci | 1,2 mΩ (tipik) |
| Toplam çıkış hatası | ±1,5 % (tipik, 25 °C) |
| İzolasyon gerilimi | 2,4 kVRMS (min., güncel Allegro datasheet) |
| Çalışma sıcaklığı | –40 … +85 °C |
Tablodaki değerler entegrenin Allegro datasheet’inden alınmıştır.
Teknik Doküman: Datasheet (PDF)
