ACS712 Akım Sensörü Modülü AC / DC +30A / -30A

82,70 TL
Kategori
Barkod
ACS712-30A
Fiyat
1,35 USD + KDV

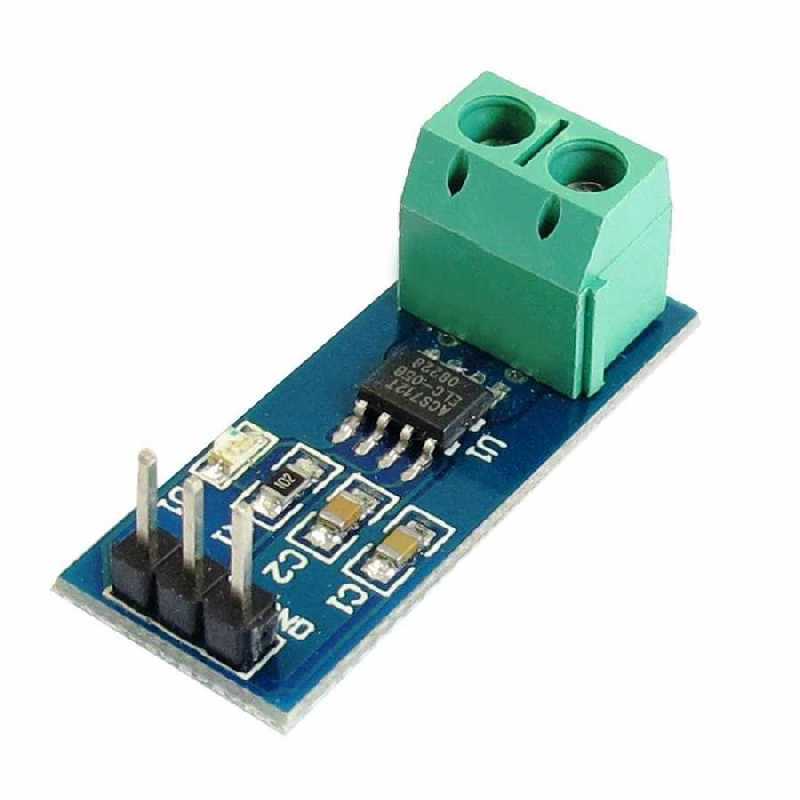

ACS712 ±30A Akım Sensörü Modülü (AC/DC)

Allegro ACS712 Hall etkili akım sensörü entegresini kullanan bu modül, ±30A aralığındaki AC ve DC akımları ölçerek akımla orantılı bir analog gerilim üretir. Akım yolu ile ölçüm devresi arasında galvanik izolasyon sağladığı için akım hattının herhangi bir noktasına seri bağlanabilir. Çıkış, akım yokken besleme geriliminin yarısında (5 V beslemede yaklaşık 2,5 V) durur ve akımın yönüne göre yükselir ya da düşer; Arduino gibi mikrodenetleyicilerin ADC girişiyle doğrudan okunabilir.

Özellikler

  • Çift yönlü (bidirectional) AC/DC akım ölçümü
  • 66 mV/A tipik hassasiyet (5 V beslemede)
  • Yaklaşık 1,2 mΩ iç iletken direnci sayesinde düşük güç kaybı
  • Akım yolu ile sinyal tarafı arasında galvanik izolasyon
  • 80 kHz bant genişliği
  • Analog gerilim çıkışı, mikrodenetleyiciyle doğrudan kullanım

Teknik Özellikler

Özellik Değer
Sensör entegresi Allegro ACS712
Ölçüm aralığı ±30A
Hassasiyet 66 mV/A (tipik, VCC = 5 V)
Sıfır akımda çıkış VCC × 0,5 (≈ 2,5 V)
Besleme gerilimi 4,5 – 5,5 V (tipik 5 V)
Besleme akımı 10 mA (tipik)
Bant genişliği 80 kHz
İç iletken direnci 1,2 mΩ (tipik)
Toplam çıkış hatası ±1,5 % (tipik, 25 °C)
İzolasyon gerilimi 2,4 kVRMS (min., güncel Allegro datasheet)
Çalışma sıcaklığı –40 … +85 °C

Tablodaki değerler entegrenin Allegro datasheet’inden alınmıştır.

Teknik Doküman: Datasheet (PDF)
