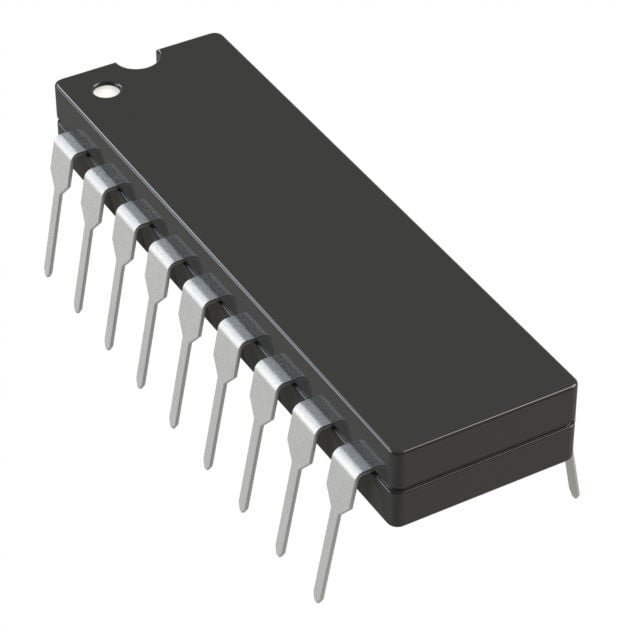

AD630JNZ 2 MHz Dengeli Modülatör Demodülatör Entegresi DIP-20
AD630JNZ 2 MHz Dengeli Modülatör Demodülatör Entegresi DIP-20
AD630JNZ, Analog Devices tarafından üretilen; esnek komütasyon (commutating) mimarisini lazerle kalibre edilmiş ince film dirençlerin sağladığı doğruluk ve sıcaklık kararlılığıyla birleştiren yüksek hassasiyetli dengeli modülatör / demodülatör entegresidir.
Dahili uygulama direnç ağı ±1 ve ±2 hassas kapalı çevrim kazançları sağlar; bu dirençler 1, 2, 3 veya 4 multiplexer kazançları için de kullanılabilir. Harici geri besleme ile yüksek kazanç veya karmaşık anahtarlamalı geri besleme topolojileri oluşturulabilir. AD630, iki bağımsız diferansiyel giriş katına ve aktif giriş katını seçen hassas bir karşılaştırıcıya sahip hassas bir op amp olarak düşünülebilir.
Karşılaştırıcının hızlı tepki süresi, doğrusal yükselteçlerin yüksek yükselme hızı ve hızlı oturma süresi ile birleşerek anahtarlama distorsiyonunu en aza indirir. 100 dB gürültü içinden sinyal geri kazanımı yapabilir. AD630JNZ, J sınıfı, 20 pinli plastik DIP (PDIP) paket versiyondur ve 0°C ile 70°C aralığında çalışır.
Öne Çıkan Özellikler
- 100 dB gürültü içinden sinyal geri kazanımı
- 2 MHz kanal bant genişliği
- 45 V/µs yükselme hızı
- Düşük karışma: −120 dB (1 kHz), −100 dB (10 kHz)
- Pin ile programlanabilir ±1 ve ±2 kapalı çevrim kazançları
- 350 kHz tam güç bant genişliği
- Dahili hassas karşılaştırıcı ile kanal seçimi
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Üretici | Analog Devices |
| Üretici Parça No | AD630JNZ |
| Entegre Tipi | Dengeli Modülatör / Demodülatör |
| Kapalı Çevrim Kazancı | ±1, ±2 (pin ile programlanabilir) |
| Kapalı Çevrim Kazanç Hatası | %0.1 (J sınıfı) |
| Açık Çevrim Kazancı | Min. 90 dB, tipik 110 dB |
| Giriş Ofset Gerilimi | Maks. 500 µV (J sınıfı) |
| Birim Kazanç Bant Genişliği | 2 MHz |
| Yükselme Hızı (Slew Rate) | 45 V/µs |
| Oturma Süresi (%0.1, 20 V adım) | 3 µs |
| Kanal Ayrımı | 100 dB (10 kHz) |
| CMRR | Min. 85 dB, tipik 105 dB |
| Besleme Gerilimi | ±5 V ~ ±16.5 V |
| Besleme Akımı | Tipik 4 mA, maks. 5 mA |
| Çalışma Sıcaklığı | 0°C ~ +70°C (N paket) |
| Paket Tipi | 20 Pin Plastik DIP (PDIP), THT |
Kullanım Alanları
- Dengeli modülasyon ve demodülasyon
- Senkron algılama
- Faz algılama
- Kuadratür algılama
- Faza duyarlı algılama
- Lock-in yükseltme
- Kare dalga çarpma
Not: Değerler TA = 25°C ve ±VS = ±15 V koşullarındadır.
