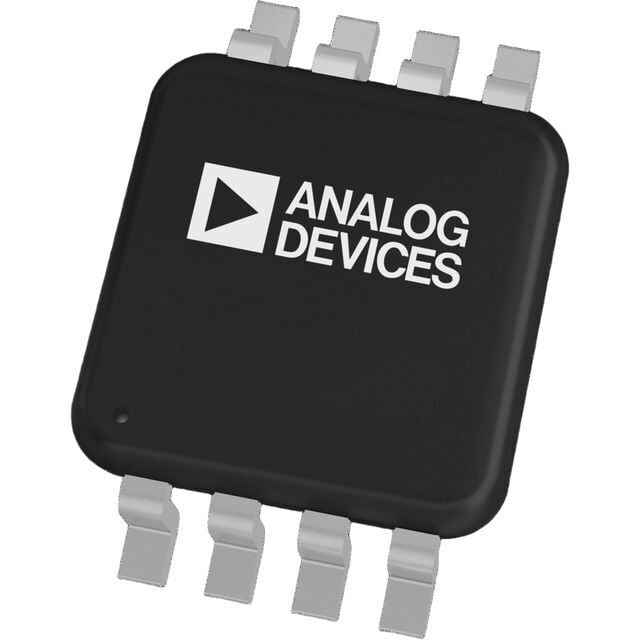

ADA4522-1 ARMZ Tek Kanallı Op Amp Entegresi MSOP-8
ADA4522-1 ARMZ Tek Kanallı Op Amp Entegresi MSOP-8
ADA4522-1ARMZ, Analog Devices tarafından üretilen; 55 V'a kadar çalışabilen, EMI iyileştirilmiş, sıfır kaymalı (zero drift), ultra düşük gürültülü ve ray-ray (rail-to-rail) çıkışlı tek kanallı operasyonel yükselteç entegresidir.
Düşük gürültü ve güç tüketimi, toprağı algılayan (ground sensing) girişler ve rail-to-rail çıkış sunar; zaman, sıcaklık ve gerilim koşullarında toplam doğruluk için optimize edilmiştir. Geniş çalışma gerilimi ve sıcaklık aralığı, yüksek açık çevrim kazancı ve çok düşük DC/AC hataları sayesinde çok küçük giriş sinyallerinin yükseltilmesi ve büyük sinyallerin doğru şekilde aktarılması için uygundur. Entegre EMI filtreleri sayesinde elektromanyetik girişime karşı yüksek bağışıklık sağlar.
4.5 V ile 55 V arası tek besleme veya ±2.25 V ile ±27.5 V arası simetrik besleme ile çalışır; −40°C ile +125°C genişletilmiş endüstriyel sıcaklık aralığında tam olarak karakterize edilmiştir. ADA4522-1ARMZ, 8 pinli MSOP paketindedir.
Öne Çıkan Özellikler
- Sıfır kaymalı (zero drift) hassas yapı
- Düşük ofset gerilimi: maksimum 5 µV
- Çok düşük ofset kayması: maksimum 22 nV/°C
- Düşük gerilim gürültü yoğunluğu: tipik 5.8 nV/√Hz
- 0.1 Hz - 10 Hz gürültü: tipik 117 nV p-p
- Düşük giriş bias akımı: tipik 50 pA
- Birim kazanç geçiş frekansı: tipik 3 MHz
- Giriş gerilim aralığı toprağı kapsar, rail-to-rail çıkış
- Entegre EMI filtreleri
- Birim kazançta kararlı
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Üretici | Analog Devices |
| Üretici Parça No | ADA4522-1ARMZ |
| Entegre Tipi | Zero Drift Hassas Operasyonel Yükselteç |
| Kanal Sayısı | 1 |
| Çıkış Tipi | Rail-to-Rail |
| Besleme Gerilimi | 4.5 V ~ 55 V tek besleme, ±2.25 V ~ ±27.5 V simetrik |
| Ofset Gerilimi | Maksimum 5 µV |
| Ofset Kayması | Maksimum 22 nV/°C |
| Giriş Bias Akımı | Tipik 50 pA |
| Gerilim Gürültüsü | 5.8 nV/√Hz (tipik), 117 nV p-p (0.1 Hz - 10 Hz) |
| Kazanç Bant Genişliği Çarpımı (GBP) | 2.7 MHz (tipik) |
| Birim Kazanç Geçiş Frekansı | 3 MHz (tipik) |
| Yükselme Hızı (Slew Rate) | Tipik 1.8 V/µs yükselen, 0.9 V/µs düşen (VSY = 30 V) |
| Besleme Akımı | Tipik 840 µA, maks. 910 µA (VSY = 30 V) |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Paket Tipi | 8 Pin MSOP (SMD) |
Kullanım Alanları
- LCR metre / megohmmetre ön uç yükselteçleri
- Yük hücresi (load cell) ve köprü dönüştürücüler
- Manyetik kuvvet dengeli teraziler
- Yüksek hassasiyetli şönt akım ölçümü
- Termokupl / RTD sıcaklık sensörleri
- PLC giriş ve çıkış yükselteçleri
- Batarya yönetim sistemleri (BMS)
Not: Teknik değerler üretici datasheet'inde belirtilen, aksi belirtilmedikçe TA = 25°C koşulundaki değerlerdir.
