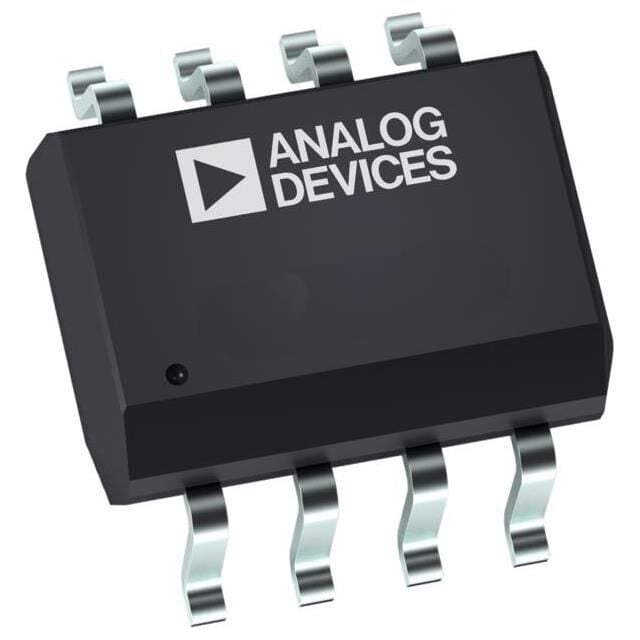

ADA4530-1ARZ Tek Kanallı Op Amp Entegresi SOIC-8
ADA4530-1ARZ Tek Kanallı Op Amp Entegresi SOIC-8
ADA4530-1ARZ, Analog Devices tarafından üretilen; femtoamper (10−15 A) seviyesinde giriş bias akımına sahip, elektrometre olarak kullanılmaya uygun ve entegre guard tamponu içeren tek kanallı operasyonel yükselteçtir.
4.5 V ile 16 V arası çalışma gerilimi sayesinde 5 V ve 10 V tek beslemeli sistemlerde ve ±2.5 V / ±5 V simetrik beslemeli sistemlerde kullanılabilir. Rail-to-rail çıkış katı, 10 kΩ yük altında tipik olarak besleme raylarına 30 mV yaklaşabilir. Ultra düşük giriş bias akımları 25°C ve 125°C'de üretim testinden geçirilir.
Entegre guard tamponu, giriş pinlerini baskılı devre kartı (PCB) kaçaklarından izole eder, kart üzerindeki bileşen sayısını azaltır ve sistem tasarımını kolaylaştırır. Hassas giriş pinleri, besleme ve çıkış pinleri arasında sinyal kuplajını önlemek üzere optimize edilmiş özel pin yerleşimine sahip 8 pinli SOIC paketindedir.
Öne Çıkan Özellikler
- Ultra düşük giriş bias akımı: maks. ±20 fA (TA = 25°C)
- Maks. ±250 fA (−40°C < TA < +125°C)
- Düşük ofset gerilimi: maksimum 50 µV
- Ofset kayması: tipik ±0.13 µV/°C, maksimum ±0.5 µV/°C
- Maksimum 100 µV ofsetli entegre guard tamponu
- Düşük gerilim gürültü yoğunluğu: 14 nV/√Hz (10 kHz)
- 2 MHz birim kazanç geçiş frekansı
- Rail-to-rail çıkış
- Uzun süreli ofset kayması (10.000 saat): tipik 0.5 µV
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Üretici | Analog Devices |
| Üretici Parça No | ADA4530-1ARZ |
| Entegre Tipi | Elektrometre Operasyonel Yükselteci (femtoamper girişli) |
| Kanal Sayısı | 1 |
| Giriş Bias Akımı | Maks. ±20 fA (25°C), maks. ±250 fA (-40°C ~ +125°C) |
| Ofset Gerilimi | Maksimum 50 µV |
| Ofset Kayması | Tipik ±0.13 µV/°C, maks. ±0.5 µV/°C |
| Gerilim Gürültüsü | 14 nV/√Hz (10 kHz) |
| Birim Kazanç Geçiş Frekansı | 2 MHz |
| Yükselme Hızı (Slew Rate) | 1.4 V/µs (tipik) |
| Besleme Gerilimi | 4.5 V ~ 16 V (±2.25 V ~ ±8 V) |
| Besleme Akımı | Tipik 0.9 mA, maks. 1.3 mA |
| Çıkış Tipi | Rail-to-Rail |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Paket Tipi | 8 Pin SOIC (SMD) |
Kullanım Alanları
- Laboratuvar ve analitik enstrümantasyon (spektrofotometre, kromatograf, kütle spektrometresi)
- Pikoampermetre ve kulombmetreler
- Fotodiyot, iyon odası ve çalışma elektrodu ölçümleri için transempedans yükselteci (TIA)
- Kimyasal ve kapasitif sensörler için yüksek empedanslı tamponlama
Not: Femtoamper seviyesindeki ölçümlerde PCB temizliği, guard ring kullanımı ve nem gibi etkiler önemlidir; ayrıntılı yerleşim önerileri için datasheet'e başvurunuz.
