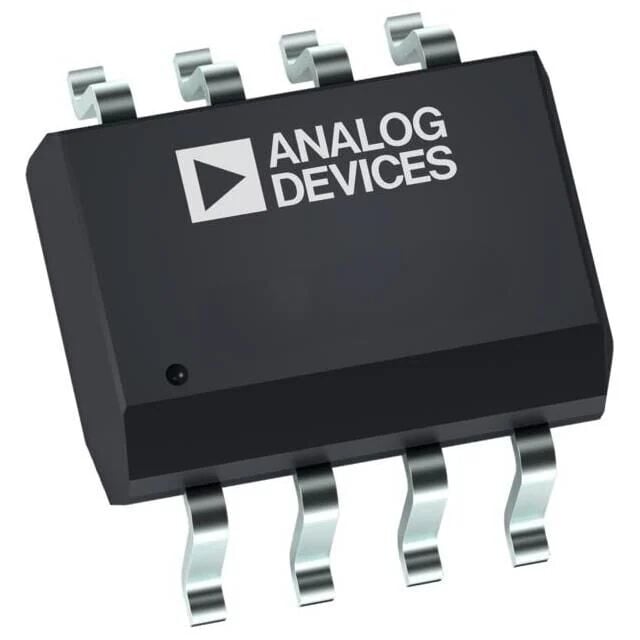

ADA4610-1ARZ Tek Kanallı Op Amp Entegresi SOIC-8
ADA4610-1ARZ Tek Kanallı Op Amp Entegresi SOIC-8
ADA4610-1ARZ, Analog Devices tarafından üretilen; düşük gürültülü, hassas, JFET girişli ve ray-ray (rail-to-rail) çıkışlı tek kanallı operasyonel yükselteç entegresidir. Düşük giriş gürültü gerilimi, düşük akım gürültüsü, düşük ofset gerilimi ve çok düşük giriş bias akımı (tipik 5 pA) özelliklerini bir arada sunar.
Düşük ofset, düşük gürültü ve çok düşük giriş bias akımının birleşimi; ADA4610-1'i yüksek empedanslı sensör yükseltme ve şönt dirençler üzerinden hassas akım ölçümü uygulamaları için özellikle uygun kılar. Yüksek kapasitif yüklerde dahi hızlı oturma performansını korur ve giriş gerilimleri maksimum ortak mod aralığını aştığında çıkışta faz terslenmesi yaşanmaz.
Hızlı yükselme hızı ve kapasitif yüklerdeki kararlılığı sayesinde yüksek performanslı filtreler, fotodiyot yükselteçleri ve ses uygulamaları için idealdir. ±5 V ile ±15 V arası simetrik besleme ile çalışır ve −40°C ile +125°C sıcaklık aralığında karakterize edilmiştir. ADA4610-1ARZ, 8 pinli SOIC paketinde A sınıfı versiyondur.
Öne Çıkan Özellikler
- Tek kanallı JFET girişli hassas op amp
- Ray-ray (rail-to-rail) çıkış
- Düşük ofset gerilimi: maksimum 1 mV (A sınıfı)
- Düşük ofset kayması: maksimum 8 µV/°C (A sınıfı, SOIC)
- Düşük giriş bias akımı: tipik 5 pA
- Düşük gerilim gürültüsü: 0.45 µV p-p (0.1 Hz - 10 Hz)
- Gürültü yoğunluğu: 7.30 nV/√Hz (1 kHz)
- Düşük THD + N: %0.00025
- Faz terslenmesi yok, birim kazançta kararlı
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Üretici | Analog Devices |
| Üretici Parça No | ADA4610-1ARZ |
| Entegre Tipi | JFET Girişli Hassas Operasyonel Yükselteç |
| Kanal Sayısı | 1 |
| Çıkış Tipi | Rail-to-Rail |
| Besleme Gerilimi | ±5 V ~ ±15 V (simetrik) |
| Mutlak Maksimum Besleme | ±18 V |
| Ofset Gerilimi (A Sınıfı) | Tipik 0.4 mV, maksimum 1 mV |
| Ofset Gerilimi Kayması | Tipik 1 µV/°C, maksimum 8 µV/°C |
| Giriş Bias Akımı | Tipik 5 pA, maksimum 25 pA |
| Kazanç Bant Genişliği Çarpımı (GBP) | 16.3 MHz (±15 V), 15.4 MHz (±5 V) |
| Birim Kazanç Geçiş Frekansı | 9.3 MHz |
| Yükselme Hızı (Slew Rate) | Tipik 25 V/µs yükselen, 61 V/µs düşen (±15 V) |
| Gerilim Gürültüsü | 0.45 µV p-p (0.1 Hz - 10 Hz), 7.30 nV/√Hz (1 kHz) |
| THD + N | %0.00025 (1 kHz) |
| Besleme Akımı | Tipik 1.60 mA, maksimum 1.85 mA (±15 V) |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Paket Tipi | 8 Pin SOIC_N (SMD) |
Kullanım Alanları
- Enstrümantasyon
- Medikal cihazlar
- Çok kutuplu (multipole) filtreler
- Hassas akım ölçümü
- Fotodiyot yükselteçleri
- Sensör uygulamaları
- Ses (audio) uygulamaları
Not: Teknik değerler üretici datasheet'inde belirtilen, aksi belirtilmedikçe TA = 25°C ve VSY = ±15 V koşullarındaki değerlerdir.
