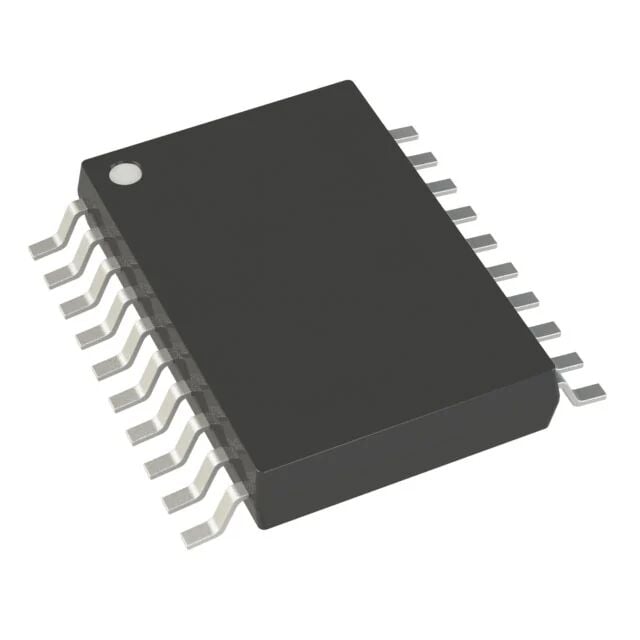

ADG5248FBRUZ 8:1 Analog Multiplexer Entegresi 335 Ohm TSSOP-20
ADG5248FBRUZ 8:1 Analog Multiplexer Entegresi 335 Ohm TSSOP-20
ADG5248FBRUZ, Analog Devices tarafından üretilen; kullanıcı tanımlı arıza (fault) koruması ve algılaması sunan 8:1 analog multiplexer entegresidir. Sekiz girişten birini ortak bir çıkışa anahtarlar.
Her kanal açıkken her iki yönde de eşit iletim sağlar ve giriş sinyal aralığı besleme gerilimlerine kadar uzanır. Birincil besleme gerilimleri iletim direnci (RON) profilini belirlerken, ikincil besleme gerilimleri aşırı gerilim korumasının devreye girdiği seviyeyi belirler. Besleme yokken kanal kapalı konumda kalır ve anahtar girişleri yüksek empedanslıdır; Sx pinlerindeki ±55 V'a kadar sinyaller, beslemeli veya beslemesiz durumda bloke edilir.
Düşük kapasitans ve düşük yük enjeksiyonu (0.8 pC) sayesinde düşük glitch ve hızlı oturma süresi gerektiren veri toplama ve örnekle-tut (sample-and-hold) uygulamaları için idealdir. Ürün 20 pinli TSSOP paketindedir ve −40°C ile +125°C aralığında çalışır.
Öne Çıkan Özellikler
- Kullanıcı tanımlı ikincil beslemelerle ayarlanabilir aşırı gerilim seviyesi
- ±55 V'a kadar aşırı gerilim koruması
- ±55 V'a kadar beslemesiz (power-off) koruma
- Source pinlerinde aşırı gerilim algılama ve arıza durum (interrupt) bayrakları
- Düşük yük enjeksiyonu (QINJ): 0.8 pC
- Düşük drain/source açık kapasitansı: 19 pF
- Her koşulda latch-up bağışıklığı
- Dijital girişler yokken bilinen durum
- VSS - VDD analog sinyal aralığı
- ±5 V ~ ±22 V simetrik veya 8 V ~ 44 V tek besleme
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Üretici | Analog Devices |
| Üretici Parça No | ADG5248FBRUZ |
| Entegre Tipi | Arıza Korumalı Analog Multiplexer / Anahtar |
| Yapı | 8:1 Analog Multiplexer (tek kanal) |
| İletim Direnci (RON) | Tipik 250 Ω; maks. 270 Ω (25°C), 335 Ω (-40°C ~ +85°C), 395 Ω (-40°C ~ +125°C) — ±15 V, VS = ±10 V |
| Besleme Gerilimi | ±5 V ~ ±22 V simetrik, 8 V ~ 44 V tek besleme |
| Aşırı Gerilim Koruması | ±55 V'a kadar (beslemeli ve beslemesiz) |
| Yük Enjeksiyonu (QINJ) | 0.8 pC (tipik) |
| -3 dB Bant Genişliği | 190 MHz (tipik) |
| Geçiş Süresi (tTRANSITION) | Tipik 210 ns, maks. 290 ns (25°C) |
| Kanal Kaçak Akımı (On) | Tipik ±0.3 nA (25°C) |
| Dijital Giriş Seviyeleri | VINH min. 2.0 V, VINL maks. 0.8 V |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Paket Tipi | 20 Pin TSSOP (SMD) |
Kullanım Alanları
- Analog giriş/çıkış modülleri
- Proses kontrol / dağıtık kontrol sistemleri
- Veri toplama sistemleri
- Enstrümantasyon
- Aviyonik
- Otomatik test ekipmanları
- Haberleşme sistemleri
- Röle yerine kullanım
Not: Teknik değerler üretici datasheet'inde belirtilen, aksi belirtilmedikçe TA = 25°C ve VDD/VSS = ±15 V koşullarındaki değerlerdir.
