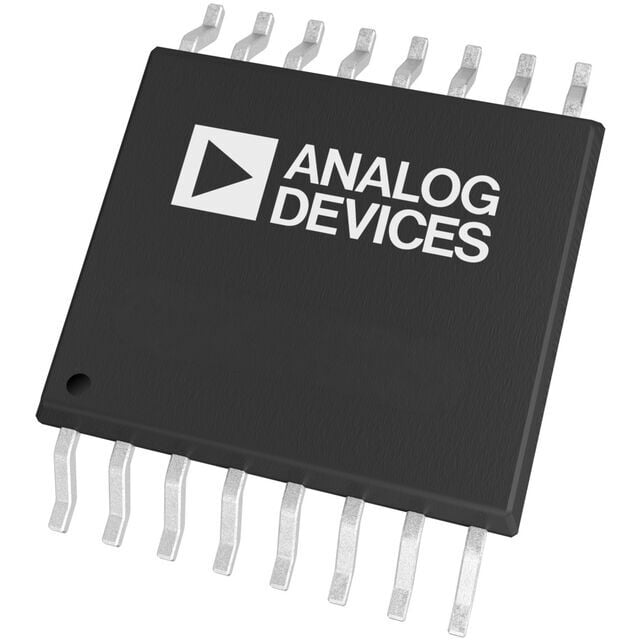

ADG5436BRUZ-REEL7, Analog Devices tarafından üretilen; yüksek gerilimli ve latch-up korumalı, bağımsız seçilebilen iki adet SPDT (tek kutuplu çift konumlu) anahtar içeren monolitik CMOS analog anahtar entegresidir.
Her anahtar açıkken her iki yönde eşit iletim sağlar ve giriş sinyal aralığı besleme gerilimlerine kadar uzanır. Kapalı konumda beslemeye kadar olan sinyal seviyeleri bloke edilir. Her iki anahtar da multiplexer uygulamaları için kesmeden-önce-bağla (break-before-make) anahtarlama davranışı gösterir. İletim direnci profili tüm analog giriş aralığında oldukça düzdür; bu sayede ses sinyallerinin anahtarlanmasında mükemmel doğrusallık ve düşük distorsiyon sağlar.
Dielektrik hendek (trench) izolasyonu P ve N kanallı transistörleri birbirinden ayırarak ciddi aşırı gerilim koşullarında dahi latch-up oluşmasını önler. Ürün 16 pinli TSSOP paketindedir; REEL7 son eki 7 inç makara ambalajı ifade eder.
Öne Çıkan Özellikler
- Latch-up korumalı yapı
- 8 kV HBM ESD dayanımı
- Düşük iletim direnci (<10 Ω)
- ±9 V ~ ±22 V simetrik besleme
- 9 V ~ 40 V tek besleme
- 48 V maksimum besleme değeri
- ±15 V, ±20 V, +12 V ve +36 V'ta tam karakterize
- VSS - VDD analog sinyal aralığı
- Break-before-make anahtarlama
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Üretici | Analog Devices |
| Üretici Parça No | ADG5436BRUZ-REEL7 |
| Entegre Tipi | Yüksek Gerilimli Analog Anahtar |
| Anahtar Yapısı | 2 x SPDT |
| İletim Direnci (RON) | Tipik 9.8 Ω, maks. 11 Ω (±15 V, 25°C); tipik 9 Ω (±20 V) |
| Besleme Gerilimi | ±9 V ~ ±22 V simetrik, 9 V ~ 40 V tek besleme |
| tON / tOFF | Tipik 173 ns / 124 ns (±15 V) |
| -3 dB Bant Genişliği | 102 MHz (tipik, ±15 V) |
| ESD (HBM) | 8 kV |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Paket Tipi | 16 Pin TSSOP (SMD) |
| Ambalaj | 7" makara (REEL7) |
Kullanım Alanları
- Röle yerine kullanım
- Otomatik test ekipmanları
- Veri toplama sistemleri
- Enstrümantasyon
- Aviyonik
- Ses ve video anahtarlama
- Haberleşme sistemleri
Not: Teknik değerler üretici datasheet'inde belirtilen, aksi belirtilmedikçe TA = 25°C ve VDD/VSS = ±15 V koşullarındaki değerlerdir.
