Stok Kodu : 260.07.04

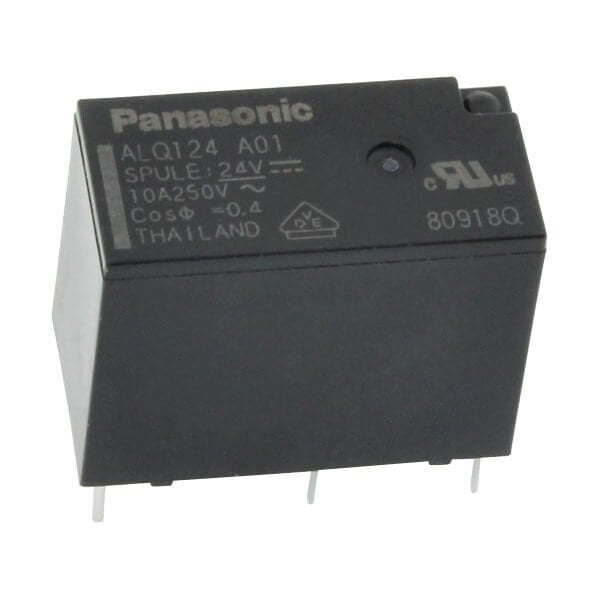

ALQ124A01 24V 10A (1 Form C) 5 Pin Panasonic Röle
34,87 TL
ALQ124A01 24V 10A (1 Form C) 5 Pin Panasonic Röle
ALQ124A01, Panasonic ALQ serisine ait, 24V DC bobin ile tetiklenen ve çıkış tarafında AC yükleri anahtarlamak için tasarlanmış 1 Form C (SPDT) kontak yapısına sahip kompakt bir röledir. 10A seviyesine kadar anahtarlama kapasitesi ile otomasyon, güç kontrol ve endüstriyel uygulamalarda güvenle tercih edilir.
Mekanik röle yapısı sayesinde izolasyon ve anahtarlama kabiliyeti yüksektir. 5 pin bacak düzeni ile PCB’ye kolayca montajlanır. 24V kontrol sinyali ile kontaktan AC yük sürmek isteyen projelerde pratik bir çözümdür.
Öne Çıkan Özellikler
- Bobin (Tetikleme): 24V DC
- Kontak Yapısı: 1 Form C (SPDT)
- Kontak Akımı: 10A (genel kullanım sınıfı)
- Kompakt Tasarım: PCB uygulamaları için uygun gövde
- 5 Pin bacak yapısı ile kolay montaj
- Otomasyon, güç kontrol ve endüstriyel anahtarlama uygulamalarına uygun
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün / Seri | Panasonic ALQ Serisi |
| Parça Kodu | ALQ124A01 |
| Kontak Yapısı | 1 Form C (SPDT) |
| Bobin (Nominal) Gerilimi | 24V DC |
| Bobin Güç Tüketimi (Standart Tip) | 400 mW |
| Bobin Direnci (24V) | 1440 Ω |
| Bobin Akımı (24V) | 16.7 mA |
| Pick-Up Voltaj (Maks.) | Nominalin %75’i |
| Drop-Out Voltaj (Min.) | Nominalin %10’u |
| Kontak Akımı | 10A |
| UL Genel Kullanım (Örnek) | 10A @ 277V AC (Class F) |
| Pin Sayısı | 5 Pin |
Kullanım Alanları
- Endüstriyel otomasyon panoları
- 24V kontrol sinyali ile AC yük anahtarlama
- Güç kaynakları ve güç dağıtım kartları
- Motor, fan, solenoid ve aydınlatma kontrolü
- Akıllı bina / IoT röle kontrol uygulamaları
Not: 1 Form C (SPDT) yapıda NO/NC uçları ile farklı anahtarlama senaryoları kurulabilir. Yüksek akım uygulamalarında PCB iz genişliği, klemens kalitesi ve ısınma/ventilasyon şartları göz önünde bulundurulmalıdır.
