Basys3 için Pleksi Koruma Kapağı
Basys3 Pleksi Koruma Kapağı
Şeffaf ve lazer kesim pleksiglastan yapılmış kapaklar ile Basys3 kartınızı koruma altına alın!
Açık platform geliştirme kartlarının alt ve üst yüzlerindeki yoğun component tabakaları tamamen korumasız olduğundan çalışma ortamında bulunan bir metal (tel, ataç, tornavida v.s.) yüzünden kısa devre olması mümkündür.

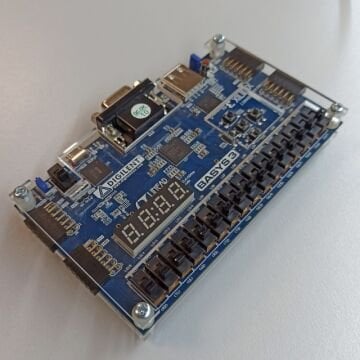

Bu kapaklar sayesinde Basys3 kartınızın açıkta olan kısımlarını korumaya alabilirsiniz.

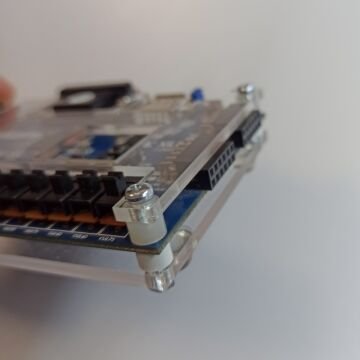

Kartın üst ve altını konulan pleksiglas kapaklar sekiz adet yükseltme parçası ve dört vida/somun yardımı ile Basys3 kartına kolayca takılır.

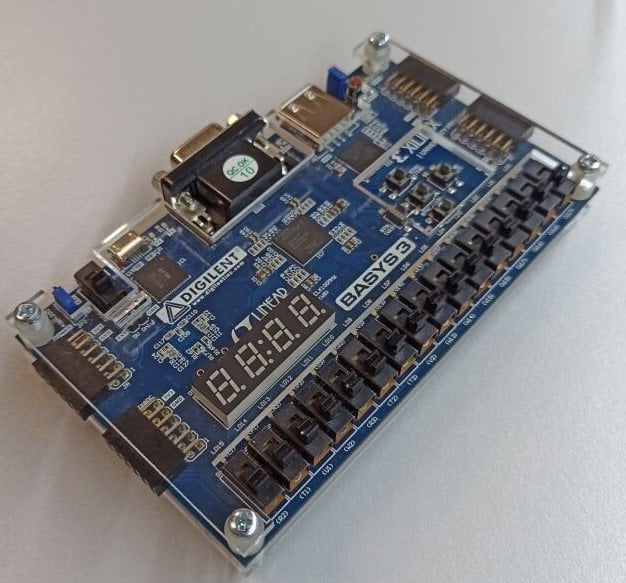

Pleksiglas kapaklar kartınızı korurken, kart üzerinde erişmeniz gereken konektörler, düğmeler ve anahtarlar için gereken açıklıklar sağlanmıştır.

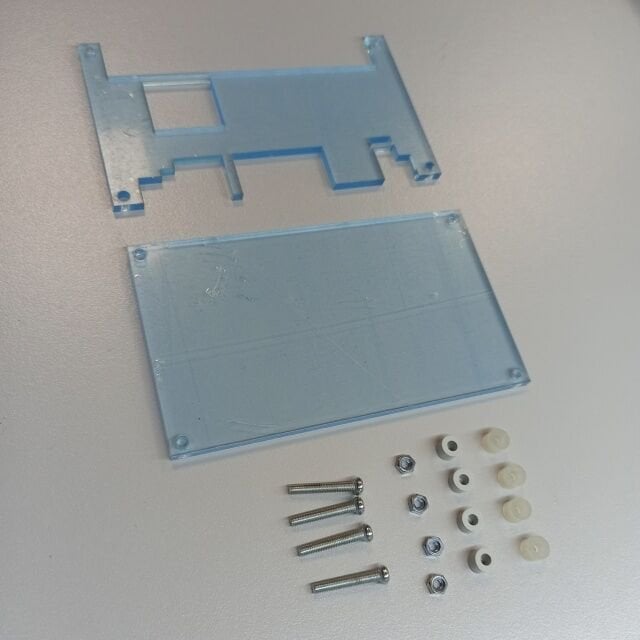

Paket içeriği
Alt ve üst pleksi kapağı
4 adet 4mm yükseltme parçası
4 adet 5mm yükseltme parçası
4 Adet metrik 3 somun ve vida
Montaj
Basys3 kartının altında bulunan silikon ayakları, karta zarar vermemek için herhangi bir alet kullanmadan tırnağınızla sökünüz.
Pleksilerin her iki yüzeyinde bulunan koruma zarlarını sökünüz.

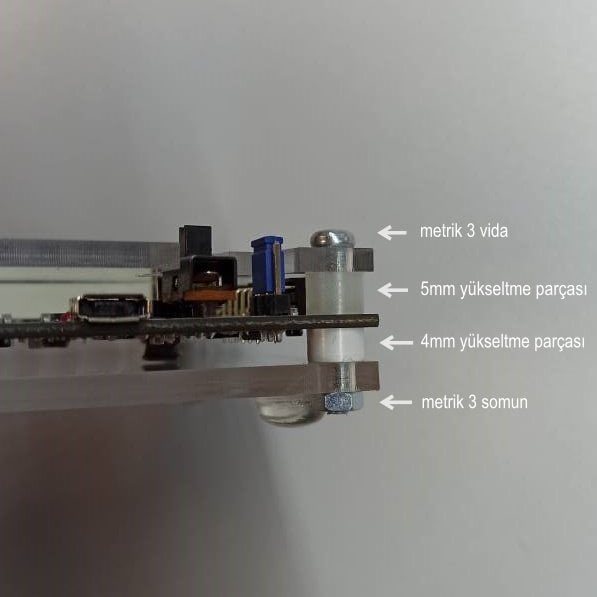

Alt pleksi ile basys3 kartı arasına 4mm yükseltme parçasını, basys3 ile üst pleksi arasınada 5mm yükseltme parçasını kullanıp, vida ve somun yardımı ile pleksiyi sabitleyiniz.
Vidaları, pleksiyi kırmayacak şekilde hafifçe sıkınız.
Basys3 kartının altından söktüğünüz silikon ayakları alt pleksinin altına yeni ayak olarak yapıştırınız. Ayakların üzerinde kalan yapışkanlar yapışma için yeterlidir. Ayrıca bir yapışkan kullanmanıza gerek yoktur.
