Stok Kodu : 260.07.09.04
CD40194 4 Bitlik Çift Yönlü Üniversal Shift Register Entegresi Dip-16
30,18 TL

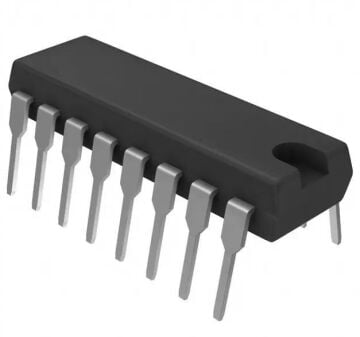

CD40194 4 Bitlik Çift Yönlü Üniversal Shift Register Entegresi – DIP-16
CD40194, CMOS 4000B serisinden 4 bitlik çift yönlü üniversal shift register entegresidir. Paralel girişler, paralel çıkışlar, SHIFT RIGHT ve SHIFT LEFT seri girişleri ile doğrudan etkili (overriding) bir clear (RESET) girişine sahiptir.
S0 ve S1 mod seçme girişleriyle sağa kaydırma, sola kaydırma, paralel yükleme ve bekleme (değişiklik yok) modları seçilir. Tüm işlemler clock sinyalinin yükselen kenarında senkron olarak gerçekleşir; RESET girişi LOW yapıldığında tüm kademeler sıfırlanır ve çıkışlar LOW olur.
Öne Çıkan Özellikler
- 4 bitlik çift yönlü (sağa / sola) kaydırma
- Senkron paralel veya seri çalışma
- 4 mod: bekleme, sağa kaydırma, sola kaydırma, paralel yükleme
- Asenkron master reset (aktif LOW)
- Orta hızlı çalışma: fCL tipik 12 MHz (VDD=10V)
- Tamamen statik çalışma
- 3V – 18V geniş çalışma voltaj aralığı (20V maks. değer)
- DIP-16 THT paket
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | CD40194 |
| Fonksiyon | 4-Bit Bidirectional Universal Shift Register |
| Paralel Girişler | D0 – D3 |
| Seri Girişler | SHIFT RIGHT, SHIFT LEFT |
| Çıkışlar | Q0 – Q3 |
| Mod Seçimi | S0, S1 |
| Reset | RESET (aktif LOW) |
| Lojik Ailesi | CMOS 4000B serisi |
| Çalışma Voltajı (VDD) | 3V – 18V |
| Clock Frekansı | Tipik 12 MHz @ VDD=10V |
| Çalışma Sıcaklığı | -55°C ~ +125°C |
| Paket Tipi | DIP-16 |
Kullanım Alanları
- Aritmetik birim yazmaçları
- Seri / paralel veri dönüştürme
- Veri yolu tabanlı sistemlerde genel amaçlı yazmaç
- Genel amaçlı yazmaç (register) uygulamaları
- LED kayan ışık ve dijital kontrol devreleri
- Dijital elektronik eğitim projeleri
Not: TI, CD40194B için 'yeni tasarımlar için önerilmez' (NRND) ibaresi kullanmaktadır. Teknik değerler TI CD40194B (SCHS107B) datasheet'ine göredir; farklı üreticiye ait entegrelerde değerler değişebilir.
