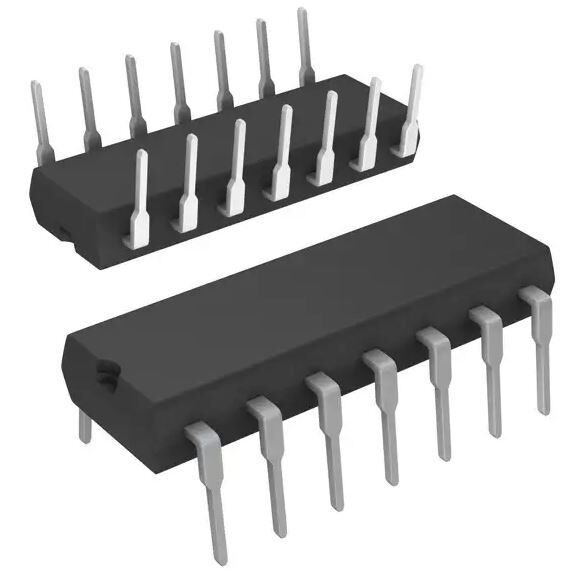

CD4024 7 Bitlik Asenkron İkili Sayıcı-Bölücü Entegresi Dip-14
CD4024 7 Bitlik Asenkron İkili Sayıcı / Bölücü Entegresi – DIP-14
CD4024, CMOS 4000B serisinden 7 kademeli (7 bit) ripple-carry ikili sayıcı / frekans bölücü entegresidir. Sayıcı kademeleri master-slave flip-floplardan oluşur ve sayıcı, her giriş darbesinin negatif geçişinde (düşen kenar) bir ilerler. RESET hattına uygulanan HIGH seviye sayıcıyı sıfırlar.
Giriş darbe hattındaki Schmitt Trigger yapısı sayesinde giriş sinyalinin yükselme ve düşme süreleri sınırsızdır. Q1–Q7 tamponlu çıkışlarıyla giriş frekansını 2, 4, 8, 16, 32, 64 ve 128'e bölen sinyaller elde edilir; zamanlayıcı, frekans bölücü ve sayaç devrelerinde yaygın olarak kullanılır.
Öne Çıkan Özellikler
- 7 kademeli ikili ripple (asenkron) sayıcı
- Q1–Q7 tamponlu (buffered) çıkışlar
- Düşen kenar (negatif geçiş) ile sayma
- Ortak asenkron RESET girişi
- Giriş darbe hattında Schmitt Trigger
- Tamamen statik çalışma
- 3V – 18V geniş çalışma voltaj aralığı (20V maks. değer)
- -55°C ~ +125°C çalışma sıcaklığı
- DIP-14 THT paket
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | CD4024 |
| Fonksiyon | 7-Stage Ripple-Carry Binary Counter / Divider |
| Kademe Sayısı | 7 |
| Bölme Oranları | ÷2, ÷4, ÷8, ÷16, ÷32, ÷64, ÷128 |
| Clock Girişi | Input Pulses (düşen kenar, Schmitt Trigger) |
| Reset | RESET (HIGH aktif) |
| Çıkışlar | Q1 – Q7 |
| Lojik Ailesi | CMOS 4000B serisi |
| Çalışma Voltajı (VDD) | 3V – 18V |
| Maks. Giriş Frekansı | 3.5 MHz (5V), 8 MHz (10V), 12 MHz (15V) |
| Çalışma Sıcaklığı | -55°C ~ +125°C |
| Paket Tipi | DIP-14 |
Kullanım Alanları
- Kontrol sayıcıları
- Zamanlayıcı (timer) devreleri
- Frekans bölücü devreler
- Zaman gecikme devreleri
- Clock sinyali türetme
- Dijital elektronik eğitim projeleri
Not: Ripple yapısı nedeniyle çıkışlar aynı anda değişmez. Teknik değerler TI CD4020B/CD4024B/CD4040B (SCHS030D) datasheet'ine göredir; farklı üreticiye ait entegrelerde değerler değişebilir.
