Stok Kodu : 260.07.09.02

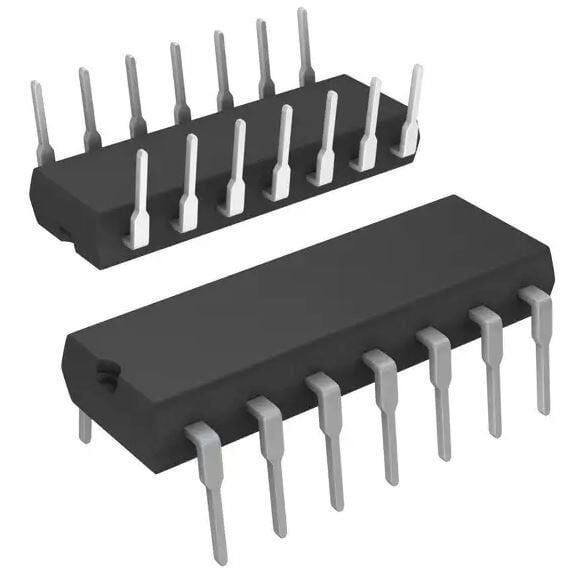

CD4025 Üçlü 3 Girişli NOR Kapı Entegresi Dip-14
19,92 TL
CD4025 Üçlü 3 Girişli NOR Kapı Entegresi – DIP-14
CD4025, CMOS 4000B serisinden, içerisinde üç adet bağımsız 3 girişli NOR kapısı bulunan bir lojik kapı entegresidir. Her kapı pozitif lojikte Y = (A + B + C)' fonksiyonunu gerçekleştirir. Tüm giriş ve çıkışları tamponludur (buffered).
3V – 18V arası geniş çalışma voltajı ve çok düşük statik güç tüketimi sayesinde 5V, 9V, 12V gibi farklı besleme gerilimli dijital devrelerde, kontrol kartlarında ve eğitim setlerinde rahatlıkla kullanılabilir. DIP-14 paketi breadboard ve delikli PCB montajına uygundur.
Öne Çıkan Özellikler
- Üç adet bağımsız 3 girişli NOR kapısı
- Tamponlu (buffered) giriş ve çıkışlar
- 3V – 18V geniş çalışma voltaj aralığı (20V maks. değer)
- Orta hızlı çalışma: tPHL, tPLH tipik 60 ns (VDD=10V)
- Maks. giriş akımı 1 µA (18V, tüm sıcaklık aralığında)
- Gürültü marjı: 5V'ta 1V, 10V'ta 2V, 15V'ta 2.5V
- -55°C ~ +125°C çalışma sıcaklığı
- DIP-14 THT paket (breadboard uyumlu)
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | CD4025 |
| Fonksiyon | Triple 3-Input NOR Gate |
| Kapı Sayısı | 3 (her biri 3 girişli) |
| Lojik Fonksiyon | Y = (A + B + C)' |
| Lojik Ailesi | CMOS 4000B serisi |
| Çalışma Voltajı (VDD) | 3V – 18V |
| Yayılım Gecikmesi | Tipik 60 ns @ VDD=10V, CL=50pF |
| Çalışma Sıcaklığı | -55°C ~ +125°C |
| Paket Tipi | DIP-14 |
Kullanım Alanları
- S-R latch (mandal) devreleri
- Çok girişli NOR / OR lojik fonksiyonları
- Dijital lojik ve kontrol devreleri
- Alarm ve algılama devreleri
- Lojik kapı eğitim ve deney setleri
- Hobi elektroniği projeleri
Not: Kullanılmayan girişler boşta bırakılmamalı, VDD veya VSS'ye bağlanmalıdır. Teknik değerler TI CD4001B/CD4002B/CD4025B (SCHS015C) datasheet'ine göredir; farklı üreticiye ait entegrelerde değerler değişebilir.
