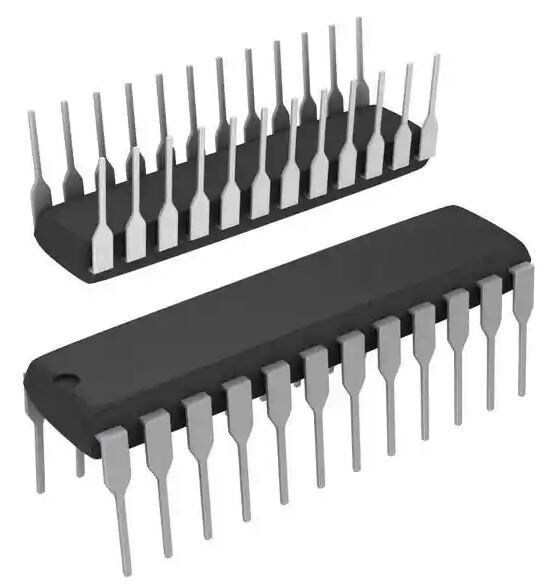

CD4067 16 Kanallı Analog Multiplexer-Demultiplexer Entegresi Dip-24
CD4067 16 Kanallı Analog Multiplexer / Demultiplexer Entegresi – DIP-24
CD4067, tek bir ortak uç (COMMON) ile 16 ayrı analog veya dijital kanalı seçip anahtarlayabilen CMOS tabanlı bir 16 kanallı analog multiplexer/demultiplexer entegresidir. A, B, C ve D adres girişleri ile 16 kanaldan biri seçilerek ortak hatta bağlanır. INHIBIT girişine lojik "1" uygulandığında tüm kanallar kapatılır.
Düşük ON direnci, çok düşük kapalı kanal sızıntı akımı ve dahili adres kod çözücüsü sayesinde mikrodenetleyici projeleri, çoklu sensör okuma, ADC/DAC sistemleri ve sinyal yönlendirme uygulamalarında yaygın olarak kullanılır. Demultiplexer olarak kullanıldığında ortak uç giriş, kanal uçları çıkış olur.
Öne Çıkan Özellikler
- 16 kanallı analog/dijital multiplexer ve demultiplexer
- 4 bit adresleme (A, B, C, D) ile kanal seçimi
- INHIBIT girişi ile tüm kanalları kapatma
- Düşük ON direnci: tipik 125Ω (VDD–VSS=15V, 15Vpp sinyal)
- Kanallar arası uyumlu ON direnci: tipik 5Ω fark (VDD–VSS=15V)
- Çok düşük kanal sızıntısı: tipik ±10 pA (VDD–VSS=10V)
- Çok düşük statik güç: tipik 0.2 µW (VDD–VSS=10V)
- 3V – 18V çalışma voltaj aralığı (20V maks. değer)
- DIP-24 THT paket
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | CD4067 |
| Fonksiyon | 16 Kanal Analog Multiplexer / Demultiplexer |
| Kanal Sayısı | 16 |
| Adres Girişleri | A, B, C, D |
| Inhibit (Devre Dışı) | Var (INHIBIT pini) |
| Çalışma Gerilimi (VDD–VSS) | 3V – 18V |
| Sinyal Aralığı | VSS – VDD |
| ON Direnci (Tipik) | 125Ω (VDD–VSS = 15V) |
| Kanal Akımı | Maks. ±10 mA (sürekli) |
| Çalışma Sıcaklığı | -55°C ~ +125°C |
| Paket Tipi | DIP-24 |
Kullanım Alanları
- Analog ve dijital sinyal çoklama (multiplexing)
- Mikrodenetleyici giriş/çıkış genişletme
- A/D ve D/A dönüştürme sistemlerinde kanal seçimi
- Sinyal kapılama (gating) ve yönlendirme
- Transmission-gate lojik uygulamaları
- Hobi elektroniği ve eğitim projeleri
Not: Adres değişimi sırasında kanalların iletim süreleri kısa bir an çakışabilir; bu durum kritik uygulamalarda dikkate alınmalıdır. Teknik değerler TI CD4067B (SCHS052D) datasheet'ine göredir.
