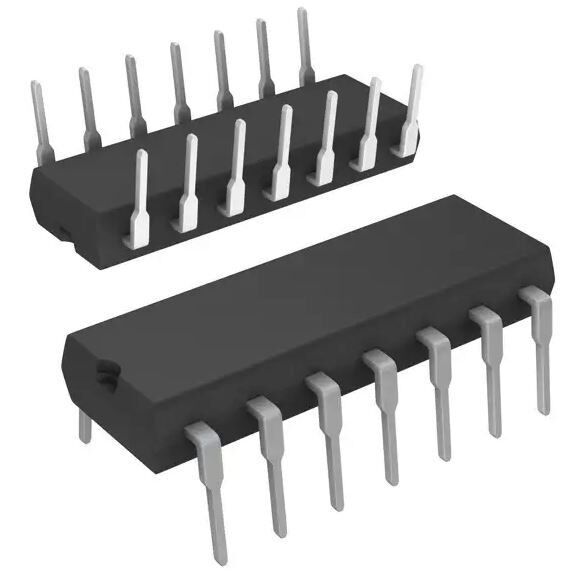

CD4069 Altılı Inverter Entegresi Dip-14
CD4069 Altılı Inverter (Tersleyici) Entegresi – DIP-14
CD4069 (CD4069UB), CMOS 4000 serisinden, içerisinde altı adet bağımsız inverter (tersleyici) bulunan bir entegredir. Her kapı pozitif lojikte Y = A' fonksiyonunu gerçekleştirir; girişteki HIGH seviye çıkışta LOW, LOW seviye ise HIGH olarak elde edilir.
CD4009 / CD4049 gibi yüksek akım sürme ve seviye dönüştürme özelliğine ihtiyaç duyulmayan genel amaçlı tersleme uygulamaları için tasarlanmıştır. Datasheet'te kristal ve RC osilatör uygulama devreleri de yer alır; bu nedenle osilatör, darbe şekillendirme ve yüksek giriş empedanslı yükselteç devrelerinde sıkça kullanılır.
Öne Çıkan Özellikler
- Altı adet bağımsız inverter (hex inverter)
- Orta hızlı çalışma: tPHL, tPLH tipik 30 ns (VDD=10V)
- 3V – 18V geniş çalışma voltaj aralığı
- Simetrik çıkış karakteristiği
- Maks. giriş akımı 1 µA (18V, tüm sıcaklık aralığında)
- -55°C ~ +125°C çalışma sıcaklığı
- DIP-14 THT paket (breadboard uyumlu)
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | CD4069 (CD4069UB) |
| Fonksiyon | Hex Inverter |
| Kapı Sayısı | 6 |
| Lojik Fonksiyon | Y = A' |
| Lojik Ailesi | CMOS 4000 serisi |
| Çalışma Voltajı (VDD) | 3V – 18V |
| Yayılım Gecikmesi | Tipik 30 ns, maks. 60 ns @ VDD=10V |
| Çalışma Sıcaklığı | -55°C ~ +125°C |
| Paket Tipi | DIP-14 |
Kullanım Alanları
- Lojik sinyal tersleme
- Darbe (pulse) şekillendirme
- Kristal ve RC osilatör devreleri
- Yüksek giriş empedanslı yükselteç devreleri
- Dijital kontrol devreleri
- Hobi elektroniği ve eğitim projeleri
Not: Kullanılmayan girişler boşta bırakılmamalı, VDD veya VSS'ye bağlanmalıdır. Teknik değerler TI CD4069UB (SCHS054E) datasheet'ine göredir; farklı üreticiye ait entegrelerde değerler değişebilir.
