CD4077 Dörtlü 2 Girişli XNOR Kapı Entegresi Dip-14

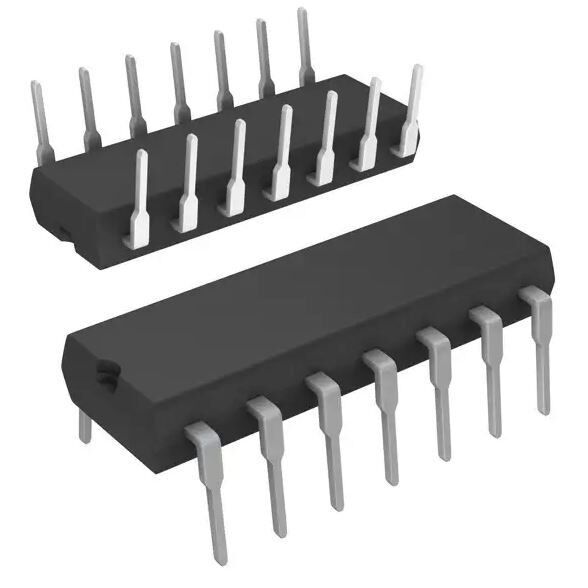

CD4077 Dörtlü 2 Girişli XNOR Kapı Entegresi – DIP-14
CD4077, CMOS 4000B serisinden, içerisinde dört adet bağımsız 2 girişli XNOR (Exclusive-NOR) kapısı bulunan bir lojik kapı entegresidir. Her kapı pozitif lojikte Y = (A ⊕ B)' fonksiyonunu gerçekleştirir. İki giriş aynı lojik seviyedeyken çıkış HIGH, farklı seviyedeyken LOW olur.
3V – 18V arası geniş çalışma voltajı ve çok düşük statik güç tüketimi sayesinde 5V, 9V, 12V gibi farklı besleme gerilimli dijital devrelerde, kontrol kartlarında ve eğitim setlerinde rahatlıkla kullanılabilir. DIP-14 paketi breadboard ve delikli PCB montajına uygundur.
Öne Çıkan Özellikler
- Dört adet bağımsız 2 girişli XNOR (Exclusive-NOR) kapısı
- 3V – 18V geniş çalışma voltaj aralığı (20V maks. değer)
- Orta hızlı çalışma: tPHL, tPLH tipik 65 ns (VDD=10V)
- Maks. giriş akımı 1 µA (18V, tüm sıcaklık aralığında)
- Gürültü marjı: 5V'ta 1V, 10V'ta 2V, 15V'ta 2.5V
- -55°C ~ +125°C çalışma sıcaklığı
- DIP-14 THT paket (breadboard uyumlu)
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | CD4077 |
| Fonksiyon | Quad Exclusive-NOR (XNOR) Gate |
| Kapı Sayısı | 4 (her biri 2 girişli) |
| Lojik Fonksiyon | Y = (A ⊕ B)' |
| Lojik Ailesi | CMOS 4000B serisi |
| Çalışma Voltajı (VDD) | 3V – 18V |
| Yayılım Gecikmesi | Tipik 65 ns @ VDD=10V, CL=50pF |
| Çalışma Sıcaklığı | -55°C ~ +125°C |
| Paket Tipi | DIP-14 |
Kullanım Alanları
- Lojik karşılaştırıcılar (eşitlik algılama)
- Toplayıcı / çıkarıcı devreleri
- Parite (eşlik) üreteci ve denetleyicileri
- Dijital lojik ve kontrol devreleri
- Lojik kapı eğitim ve deney setleri
- Hobi elektroniği projeleri
Not: Kullanılmayan girişler boşta bırakılmamalı, VDD veya VSS'ye bağlanmalıdır. Teknik değerler TI CD4070B/CD4077B (SCHS055E) datasheet'ine göredir; farklı üreticiye ait entegrelerde değerler değişebilir.
