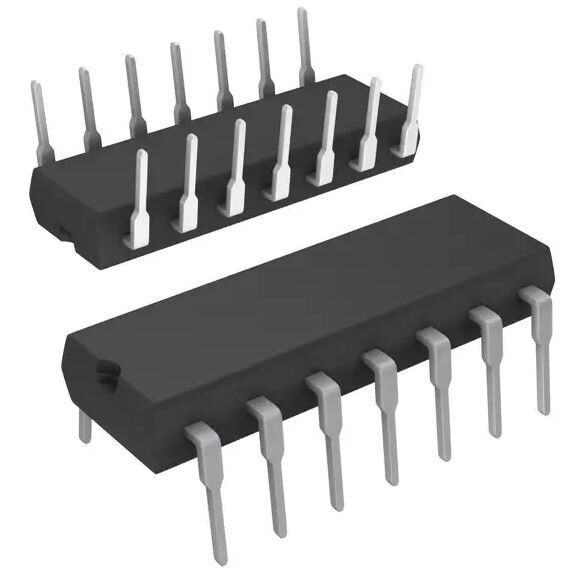

CD4093 Dörtlü 2 Girişli Schmitt Trigger NAND Kapı Entegresi Dip-14
CD4093 Dörtlü 2 Girişli Schmitt Trigger NAND Kapı Entegresi – DIP-14
CD4093, CMOS 4000B serisinden, içerisinde dört adet bağımsız 2 girişli NAND kapısı bulunan bir entegredir. Her kapının her iki girişinde de Schmitt Trigger yapısı vardır; kapı, pozitif ve negatif yönlü sinyallerde farklı eşik noktalarında anahtarlanır ve aradaki fark histerezis olarak tanımlanır. Her kapı pozitif lojikte Y = (A · B)' fonksiyonunu gerçekleştirir.
Harici bileşen gerektirmeyen Schmitt Trigger girişleri sayesinde yavaş değişen veya gürültülü sinyaller temiz dijital seviyelere dönüştürülür; giriş yükselme/düşme süreleri için sınır yoktur. 3V – 18V geniş besleme aralığıyla osilatör, darbe şekillendirme ve buton/sensör sinyal koşullandırma devrelerinde sıkça kullanılır. DIP-14 paketi breadboard ve delikli PCB montajına uygundur.
Öne Çıkan Özellikler
- Dört adet bağımsız 2 girişli NAND kapısı
- Her girişte Schmitt Trigger (harici bileşen gerekmez)
- Histerezis: tipik 0.9V (VDD=5V), 2.3V (VDD=10V)
- Gürültü bağışıklığı %50'den fazla
- Giriş yükselme / düşme süresi için sınır yok
- 3V – 18V geniş çalışma voltaj aralığı (20V maks. değer)
- Maks. giriş akımı 1 µA (18V, tüm sıcaklık aralığında)
- -55°C ~ +125°C çalışma sıcaklığı
- DIP-14 THT paket (breadboard uyumlu)
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | CD4093 |
| Fonksiyon | Quad 2-Input NAND Schmitt Trigger |
| Kapı Sayısı | 4 (her biri 2 girişli) |
| Lojik Fonksiyon | Y = (A · B)' |
| Giriş Tipi | Schmitt Trigger (her iki girişte) |
| Histerezis (VH) | Tipik 0.9V @ VDD=5V, 2.3V @ VDD=10V |
| Lojik Ailesi | CMOS 4000B serisi |
| Çalışma Voltajı (VDD) | 3V – 18V |
| Çalışma Sıcaklığı | -55°C ~ +125°C |
| Paket Tipi | DIP-14 |
Kullanım Alanları
- Dalga ve darbe şekillendirme
- Gürültülü ortamlarda sinyal temizleme
- Monostabil multivibratör devreleri
- Astabil multivibratör (osilatör) devreleri
- NAND lojik devreleri
- Buton / anahtar sinyal koşullandırma
Not: Kullanılmayan girişler boşta bırakılmamalı, VDD veya VSS'ye bağlanmalıdır. Teknik değerler TI CD4093B (SCHS115D) datasheet'ine göredir; farklı üreticiye ait entegrelerde değerler değişebilir.
