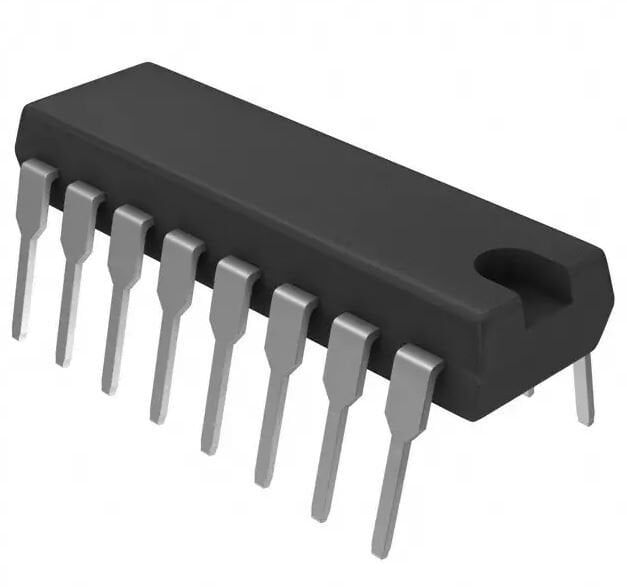

CD4510 Ön Ayarlı BCD Yukarı-Aşağı Sayıcı Entegresi Dip-16
37,42 TL
CD4510 Ön Ayarlı BCD Yukarı / Aşağı Sayıcı Entegresi – DIP-16
CD4510, CMOS 4000B serisinden ön ayarlanabilir (presettable) BCD yukarı/aşağı sayıcı entegresidir. Sayıcı, senkron clock'lanan dört D tipi flip-flop'tan oluşur. RESET hattına HIGH uygulanarak sıfırlanabilir; PRESET ENABLE hattı HIGH yapıldığında P1–P4 girişlerindeki herhangi bir sayı sayıcıya yüklenebilir.
CARRY-IN girişi LOW iken sayıcı, her pozitif clock geçişinde UP/DOWN girişine göre bir yukarı veya aşağı sayar. Birden fazla CD4510, CARRY-OUT çıkışı bir sonraki katın CARRY-IN girişine bağlanarak senkron olarak kaskad edilebilir.
Öne Çıkan Özellikler
- Ön ayarlanabilir BCD (0–9) yukarı / aşağı sayıcı
- Senkron dahili elde (carry) yayılımı
- Reset ve Preset (ön yükleme) özelliği
- CARRY-IN / CARRY-OUT ile kaskad bağlantı
- Orta hızlı çalışma: fCL tipik 8 MHz (VDD=10V)
- 3V – 18V geniş çalışma voltaj aralığı (20V maks. değer)
- Maks. giriş akımı 1 µA (18V, tüm sıcaklık aralığında)
- Gürültü marjı: 5V'ta 1V, 10V'ta 2V, 15V'ta 2.5V
- DIP-16 THT paket
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | CD4510 |
| Fonksiyon | Presettable BCD Up/Down Counter |
| Sayma Tipi | BCD (onluk), yukarı / aşağı |
| Ön Ayar Girişleri | P1 – P4 (PRESET ENABLE ile) |
| Çıkışlar | Q1 – Q4, CARRY-OUT |
| Kontrol Girişleri | CLOCK, UP/DOWN, CARRY-IN, RESET, PRESET ENABLE |
| Lojik Ailesi | CMOS 4000B serisi |
| Çalışma Voltajı (VDD) | 3V – 18V |
| Clock Frekansı | Tipik 8 MHz @ VDD=10V |
| Çalışma Sıcaklığı | -55°C ~ +125°C |
| Paket Tipi | DIP-16 |
Kullanım Alanları
- Yukarı / aşağı fark sayımı
- Çok katlı senkron sayıcılar
- Çok katlı ripple sayıcılar
- Senkron frekans bölücüler
- Dijital sayaç ve gösterge devreleri
- Dijital elektronik eğitim projeleri
Not: CD4510 BCD sayıcıdır; ikili (binary) versiyonu CD4516'dır. Teknik değerler TI CD4510B/CD4516B (SCHS071B) datasheet'ine göredir.
