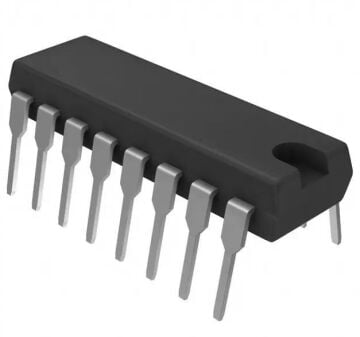

CD4532 8 Bitlik Öncelik Kodlayıcı Entegresi Dip-16
54,22 TL
CD4532 8 Bitlik Öncelik Kodlayıcı (Priority Encoder) Entegresi – DIP-16
CD4532, CMOS 4000B serisinden 8 bitlik öncelik kodlayıcı (priority encoder) entegresidir. D7–D0 girişlerinden aktif olan en yüksek öncelikli girişi 3 bitlik ikili koda (Q2–Q0) dönüştürür. D7 en yüksek, D0 en düşük önceliğe sahiptir.
Enable girişi (EI) LOW olduğunda kodlayıcı devre dışı kalır. EI HIGH iken herhangi bir giriş aktifse GS (Group Select) çıkışı HIGH olur; hiçbir giriş aktif değilse EO (Enable Output) HIGH olur. EO çıkışı bir sonraki entegrenin EI girişine bağlanarak istenen sayıda giriş için kaskad bağlantı yapılabilir.
Öne Çıkan Özellikler
- 8 girişten 3 bit ikili koda öncelik kodlama
- Kaskad bağlantı ile sınırsız giriş genişletme (EI / EO)
- Bir veya daha fazla giriş aktif olduğunu gösteren GS çıkışı
- Enable girişi (EI) ile devre dışı bırakma
- 3V – 18V geniş çalışma voltaj aralığı (20V maks. değer)
- Maks. giriş akımı 1 µA (18V, tüm sıcaklık aralığında)
- Gürültü marjı: 5V'ta 1V, 10V'ta 2V, 15V'ta 2.5V
- -55°C ~ +125°C çalışma sıcaklığı
- DIP-16 THT paket
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | CD4532 |
| Fonksiyon | 8-Bit Priority Encoder |
| Veri Girişleri | D0 – D7 (D7 en yüksek öncelik) |
| Kod Çıkışları | Q0, Q1, Q2 (3 bit ikili) |
| Kontrol | EI (Enable Input), EO (Enable Output), GS (Group Select) |
| Lojik Ailesi | CMOS 4000B serisi |
| Çalışma Voltajı (VDD) | 3V – 18V |
| Çalışma Sıcaklığı | -55°C ~ +125°C |
| Paket Tipi | DIP-16 |
Kullanım Alanları
- Öncelik kodlama (priority encoding)
- İkili veya BCD kodlama (tuş takımı kodlama)
- Kayan nokta (floating point) aritmetik
- Kesme (interrupt) önceliği belirleme
- Dijital kontrol devreleri
- Dijital elektronik eğitim projeleri
Not: Teknik değerler TI CD4532B (SCHS082C) datasheet'ine göredir; farklı üreticiye ait entegrelerde değerler değişebilir.
